Как подключить магнитный пускатель

Специфические виды пускателей и схемы их работы

Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

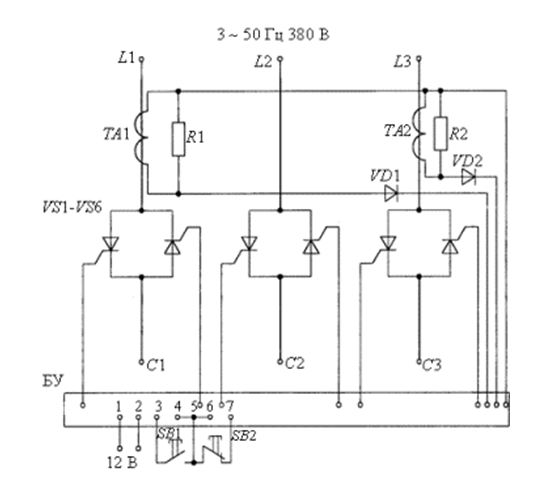

Тиристорные пускатели и схема их включения

Особенность данного типа пусковых реле состоит в том, что в них не используется метод прямого физического разрыва цепи. То есть, они являются бесконтактными и в принципе лишены ключевых недостатков привычных устройств (механического износа контактов, образования дуги и т.д.). Правильно включить электродвигатель можно на тиристорных устройствах ПТ, схема подключения которых выглядит следующим образом:

В цепи задействованы следующие элементы:

• L1, L2, L3 – фазные провода (полюса),
• ТА1, ТА 2 – трансформаторы тока,
• R1, R 2 – резисторы,
• VD1, VD 2 – транзисторы,
• VS1…VS6 – тиристоры,
• БУ – блок управления,
• SB1, SB2 – кнопки «Пуск» и «Стоп».

Пускатели типа ПВР-125р и ПВИ-250 В

Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

Пускатель ПВР-125р

Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

Пускатель ПВИ-250 В

Подключение терморегуляторов посредством пусковых реле

Теплый пол или обогреватель инфракрасного типа дополнительно комплектуются терморегуляторами, для поддержки необходимого температурного фона. Использовать их можно не только в бытовых, но и в промышленных масштабах. Примерная схема подключения такой системы, когда терморегулятор цепи подключают не напрямую, а через контактор, выглядит следующим образом:

Формирование АВР на пускателях

Еще одним случаем, когда востребовано использование коммутаторов, является обустройство систем АВР (аварийного ввода резерва). Таким образом повышается надежность электроснабжения, поскольку существует как минимум два его источника. Правильно организовать узел ввода на АВР можно по такой схеме:

Здесь можно видеть два источника питания (1 и 2), автоматические выключатели на каждой из линий (АВ1, АВ2), пускатели и их контактные узлы (ПМ1 и ПМ2). На случай, если источники электроэнергии не являются полностью независимыми (например, одна из линий идет от условного соседа), в схеме предусмотрено реле контроля напряжения РКН, которое выбирает гарантированную линию ввода.

Пусковые магнитные устройства являются одними из важнейших элементов для правильного ввода в работу электрооборудования, в частности, двигателей синхронного типа, в том числе и в опасных условиях шахт (речь идет о контакторах ПВР и ПВИ). Подключение может быть организовано по прямой, реверсивной и комбинированной схеме (звезда-треугольник). Кроме того, пускатели находят широкое применение и в других областях, где нет необходимости использования двигателей, например, для организации подвода питания к домовым сетям или к системам обогрева по терморегуляторам, по прямому или резервному источнику (АВР).

Принцип работы

Основными частями пускателя являются два сердечника в виде буквы «Ш» и индукционная катушка.

Один из сердечников неподвижно закреплён на корпусе, второй — подвижен и оснащён пружинами. На неподвижном сердечнике закреплена катушка индуктивности. От её типа зависит управляющее напряжение всего устройства в интервале от 12 до 380 вольт.

В верхней части расположена контактная группа, состоящая из подвижного контактного моста и двух неподвижных клемм прерывания. При подаче напряжения на катушку индуктивности образуется магнитное поле, которое тянет вниз подвижный сердечник. Клеммы прерывания замыкаются контактным мостом, запуская нагрузочный прибор или агрегат. При отключении подачи напряжения на индукционную катушку исчезает магнитное поле, пружины поднимают подвижный сердечник вверх и размыкают контакты прерывания, отключая нагрузку.

На контакты размыкания можно подавать как постоянное напряжение, так и переменное, но оно не должно превышать значений, указанных производителем. Эти значения указываются на корпусе прибора. Пускатели разделяются на два вида:

• Замкнутые, которые в обесточенном состоянии при подаче напряжения размыкают контакты. Они немного отличаются конструктивно, применяются в схемах защиты от перегрузок и не используются для подачи напряжения.
• Разомкнутые, которые в обесточенном состоянии при подаче тока замыкают контактную группу. Самые распространённые пускатели, используются для подачи напряжения питания.

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки

Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д

Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Контакторы EH

Предназначены для управления мощными потребителями (ток от 145 до 800 А).

Исполнение: стационарное (монтаж на монтажную плату).

Таблица 13.1. Контакторы двигателей серии EH

Тип	Мощность двигателя, кВт	Расчетный рабочий ток, А	Количество циклов (млн.)
EH 145	75	145	10
EH 175	90	185	10
EH 210	110	210	10
EH 260	140	260	10
EH 300	160	305	10
EH 370	200	400	5
EH 550	280	550	5
EH 700	370	700	5
EH 800	400	720	5

Рис. 11. Контакторы двигателей серии EH

Таблица 13.2. Перегрузочные термореле

Термореле	Контакторы	Диапазон уставки тока, А
T 200 DU	EH 145 EH 175 EH 210	80¸200
T 450 DU	EH 175 EH 210 EH 260 EH 300 EH 370	130¸400
T 900 DU	EH 370 EH 550 EH 700 EH 800	265¸850

Таблица 13.3. Блоки реле времени (пневматические)

Контактор	Реле	Диапазон задержек
EH 175¸EH 800	TP 40 D TP 180 D	с пневмозадержкой притяжения (синяя ручка) · 0,1¸40 с · 10¸180 с
TP 40 I TP 40 I	с пневмозадержкой отпадания (черная ручка) · 0,1¸40 с · 10¸180 с

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

• Рабочие (силовые) контакты, для управления работой нагрузки.
• Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса

И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет. Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит. Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда. Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт. При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Схема звезда-треугольник

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата

Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Особенности конструкции ЭМП

Конструкция электромагнитного пускателя (ЭМП) не отличается высокой сложностью исполнения. Но этот фактор никак не снижает надежности прибора.

Как устроен данный прибор?

Критерий надежности, по большей части, устанавливается правильным подключением цепей и точным выбором нагрузки.

Если эти критерии соблюдаются, прибор в большинстве случаев действует безупречно длительное время.

Классическое исполнение включает в себя следующие элементы:

1. Корпус разборный из двух половин.
2. Катушка индуктивности.
3. Магнитопровод.
4. Коммутирующее подвижное шасси.
5. Группа контактов основных.
6. Группа контактов вспомогательных.

Элементом магнитного пускателя, отвечающим за организацию коммутации силовой цепи, выступает подвижное шасси, объединенное с одной частью (подвижной) магнитопровода.

Само шасси выполнено из диэлектрического материала, а в качестве замыкающих контактов используются металлические (латунные) пластины. По концам пластин расположены контактные пятачки, выполненные из тугоплавких металлов, обычно это сплав серебра.

Неподвижная часть магнитопровода жёстко крепится внутри второй половины корпуса электромагнитного пускателя. На эту часть магнитопровода одевается катушка индуктивности и устанавливается пружина возврата.

Вторая часть корпуса прибора также наделяется контактами силовой и вспомогательной групп. Эти контакты закреплены на корпусе жестко при помощи винтов.

Устройство стандартного магнитного пускателя предполагает объединение двух половин корпуса, в результате чего объединяются также в единую конструкцию две половины Ш-образного магнитопровода.

При этом, за счёт пружины возврата, между половинами магнитопровода остается небольшой зазор, основные контактные группы в таком положении остаются разорванными.

Принцип действия ЭМП

Принцип действия прибора основан на эффекте электромагнитной индукции. Если на катушке, расположенной внутри пускателя, нет напряжения, магнитопровод остаётся в положении «с зазором», главные контакты разорваны.

Когда же через катушку пропускается электрический ток, под действием магнитного поля вторая (подвижная) часть магнитопровода преодолевает силу пружины и притягивается к первой (неподвижной) части.

Соответственно, главные контактные группы пускателя замыкаются пластинами подвижного шасси.

Обратный процесс очевиден – когда напряжение снимается с терминалов катушки индуктивности, магнитное поле прекращает действие, под силой пружины возврата подвижное шасси и вторая часть магнитопровода отталкиваются. Соответственно, магнитный пускатель возвращается в состояние разрыва контакта.

Следует отметить – исходя из конфигурации электроприбора, схема контактных групп может иметь самое разное строение. Особенно касательно вспомогательных контактов, которые могут находиться в замкнутом или разомкнутом состоянии в противовес состоянию главных контактов прибора.

Особенностью современных конструкций магнитных пускателей является модернизация схемы управления катушкой индуктивности.

Если исполнением прежних «устаревших» приборов предполагалась прямая подача напряжения на катушку, взятого от одной из фаз, теперь всё чаще используются электронные схемы.

Так, например, продукты известной компании «ABB» оснащаются электронной схемой стабилизации напряжения, подводимого к терминалу катушки индуктивности магнитного пускателя.

Управлению катушкой через электронную схему характерно то, что переменное напряжение предварительно выпрямляется и затем формируется импульсный сигнал. Такой подход обеспечивает увеличение срока службы и улучшение стабильности действия.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Кнопка «Стоп».

Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. При этом в описании подобных АВ-2М пишется, да и на самом пускателе с такого же выпрямителя, я видел надпись В 50Гц. Вы правильно думаете. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели.

При использовании катушки на 24 В или 12 В, питая от обычной АКБ при соблюдении соответствующих мер безопасности, получается даже запустить оборудование, рассчитанное на большие токи, например, с нагрузкой в В. Пускатель, это просто коммутационный аппарат, через который напряжение питания подается на обмотки электродвигателя. Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный бытовой автомат с током в 3А будет срабатывать сразу при пуске такого двигателя. Схема подключения двигателя с реверсным ходом Некоторые устройства работают с двигателями, которые способны вращаться в обоих направлениях.
Подключение электромагнитного пускателя с катушкой на 220 вольт
