Размеры гаражных ворот (высота и ширина)

Содержание:

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Стандартные размеры

Прежде чем начинать закупать материалы и готовить место для будущей конструкции, следует нарисовать схему – чертеж

Самое важное – определиться с базовыми размерами подъемных ворот

Стандартные размеры варьируются:

  • от 2450 мм до 2800 мм в ширину;
  • от 1900 мм до 2200 мм в высоту.

Каждый гараж имеет свои особенности, с точными размерами потребуется определяться на месте

Очень важно понять, из какого материала будет изготовлено полотно и каркас ворот

В первую очередь, на изготовление ворот потребуются:

  • бруски 100 х 80 мм и бруски 110 х 110 мм для потолка;
  • арматура, чтобы закрепить каркас;
  • уголки 60 х 60 х 4 мм, чтобы укрепить раму;
  • уголки для изготовления рельс 40х40 мм;
  • швеллер 80х40 мм;
  • пружина диаметром 35 мм;
  • арматура 10 мм;
  • полотно, чтобы изготовить створки;
  • автоматический привод.

Конструкция автоматического привода несложная, сделать ее можно самостоятельно, также подобное устройство можно найти на рынке, зная, какая будет ширина, высота будущего гаража, а также примерный список материалов, которые потребуются.

Несложно также высчитать ориентировочную сумму денег, которая будет необходима для реализации проекта. В процессе работ сумма может корректироваться, но если план составлен правильно, то она будет незначительной (не более 10%).

Из инструментов для монтажа ворот потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • двухметровый уровень;
  • водяной уровень;
  • разводные ключи.

Принцип работы

Конструкция складных ворот достаточно простая. Понимая принцип работы, установить их в гараже или на даче не составит труда. В состав такой створки входят панели, между которыми есть гибкая прокладка из резины или другого мягкого материала, позволяющего складываться и раскладываться. Помимо прокладки элементы полотна соединены между собой навесами.

Механическое движение панели происходит по направляющим, которые установлены снизу, но конструкция может быть дополнительно оснащена верхней направляющей. Перемещение полотна осуществляется за счет ролика, встроенного в направляющую.

Как определить размеры распашных ворот

Компании, выпускающие данные модели изготавливают изделия, которые пользуются спросом у покупателей: высотой в 2 метра и шириной в 4 метра. При выборе модели с данными габаритами многие производители готовы предоставить дополнительные скидки, так как размеры являются стандартными.

Если необходимы нестандартные распашные ворота, следует воспользоваться теми же расчетами: ширина автомобиля плюс 30-40 см для каждой стороны.

Примерная стоимость распашных ворот 4х2 м в России составляет около 30 000 рублей, за дополнительные 20-50 см ширины придётся доплатить около 8000 российских рублей.

Чтобы не терять деньги, рекомендуем планировать размер ворот на начальных стадиях строительства. Советуем заранее выбрать производителя модели и проконсультироваться о стандартных моделях и размерах у специалистов компании.

Можно немного сэкономить, если заказывать изделие не в летний сезон, а, например, осенью.

В этом видео Вы можете посмотреть порядок и производство работ по изготовлению гаражных ворот своими руками

https://youtube.com/watch?v=5WEpOnTbuao

Особенности подъемных ворот

1. Подъемно-поворотные ворота выполняются из монолитного полотна, при открытии принимают горизонтальное приложение и могут в открытом состоянии располагаться внутри гаража (подъемные ворота с полным заходом) или выходить наружу (подъемные ворота с частичным заходом). Схема крепления элементов и механизм трансформации у данного типа ворот один из самых сложных, требующих многократных замеров.

Подъемные ворота — самые сложные в установке

Достоинства подъемно-поворотных автоматических ворот:

  • надежность при эксплуатации;
  • прекрасно защищают гаражное помещение от влаги и холода.

2. Секционные ворота выполняются из ламелей из стали или алюминия с пенополиуретановым наполнением или сэндвич-панелей, которые соединяются между собой петлями и направляющими, скользящими в них. Для эксплуатации в ручном режиме, схема электропривода обязательно дублируется торсионными пружинами. В процессе открытия, секционное воротное полотно поднимается вертикально вверх, а затем двигается вдоль потолка, не занимая лишнего места ни внутри, ни снаружи гаража. Данная конструкция ворот прекрасно защищает гараж от сырости, влаги, пыли. Надежную герметичность проема обеспечивается резиновыми уплотнителями, расположенными по периметру ворот.

Особенность данного вида ворот — сложный монтаж.

К достоинствам секционных автоматических ворот относится:

  • зргономичный дизайн и удобное использование;
  • высокий уровень безопасности;
  • нагрузка, оказываемая на несущие стены гаража – минимальна.

Распашные ворота во дворе

3. Рулонные (роллетные) ворота выполняются из длинномерных (шириной до 12 м) стальных или алюминиевых панелей-ламели, для теплоизоляции заполненных пенополиуретаном. При приведении системы в действие, ворота наматываются как рулон на вал, находящийся внутри специального короба.

Достоинства рулонных автоматических ворот:

  • бюджетная цена и быстрая установка;
  • герметичность узлов и высокая ремонтопригодность.

Внимание! Выбирая автоматику для ворот гаража, следует уточнить расстояние от потолка до верхнего края проема (размер притолоки), это поможет правильно установить подъемные ворота.

Высота гаражных ворот

Стандартная высота ворот в гараже делается в районе 2–3.5 метра, с учетом модели авто. Нужно отметить, что расчет ширины подъемных систем в определенной степени влияет на высоту.

Это обусловлено тем, что во время выбора этого вида гаражных ворот нужно учесть пространство, которое требуется для установки автоматической системы. То есть при максимальной ширине увеличивается масса. Это потребует серьезных механизмов, что забирает высоту.

Чтобы правильно посчитать высоту ворот, требуется к планируемым размерам добавить по 10 мм. Это пространство будет использоваться при установке рамы.

Иногда владелец гаража решает поменять распашные ворота на подъемный механизм. По некоторым причинам высоты может не хватить:

  1. Часто при въезде в гаражное помещение устанавливают порог, в процессе его переезда авто поднимается по высоте.
  2. Есть вероятность оледенения въезда. Наледь может составлять до 15 см.
  3. Дополнительные элементы, установленные на авто: багажник типа «лыжа» или рейлинги.
  4. Высота автомобиля при открытом багажнике, выступающая за механизм воротной конструкции, скорость авто при въезде и уклон заезда влияют на высоту проема.

Выполняя расчеты, все факторы учитывают и добавляют 30–40 см запаса. Многие гаражные конструкции во время последующего увеличения проема представляют затруднительный процесс. Потому дополнительные размеры желательно предусмотреть предварительно.

Способы запирания

Секционные гаражные ворота имеют три различных способа запирания:

  1. При помощи задвижки (пружинный засов). Этот способ подходит, если запираются они изнутри и есть еще один проход в гараж — в полотне ворот или где-то в стене. Обычно идет в базовой комплектации, другие запоры ставят по просьбе.
  2. При помощи встроенного замка. Чаще всего это замок ригельного типа с двумя ручками и отверстием для ключа. Ручки устанавливаются по центру полотна, чтобы потянув за них, можно было открыть/закрыть ворота. С внутренней стороны к ручке прикреплен трос, который при повороте тянет ригель.

  3. Автоматические секционные гаражные ворота запираются при помощи автоблокировки привода, которая срабатывает, когда полотно опущено. Для аварийной разблокировки есть два способа:
    • изнутри можно снять блокировку, потянув за специальный трос;
    • для разблокировки снаружи в полотне проделывается отверстие под ключ, провернув ключ, вытаскивают цилиндр запора (все очень легко), к которому прикреплен разблокировочный трос.

Как вы поняли, первые два способа подходят если полотно поднимается вручную, третий — для автоматизированного варианта. К ригельному замку или автоблокировке всегда можно попросить установить задвижку — на случай длительного отсутствия.

Размещение механизма управления воротами

Размер ворот зависит от нескольких факторов, важнейшим из которых является способ открывания: ручной или автоматический

Важно учитывать размер для размещения механизма управления.. Подъёмные практически всегда управляются автоматически, за счёт чего есть необходимость выделения пространства для механизма

Чаще всего такие ворота устанавливают в большие производственные гаражи для крупногабаритной техники.

Подъёмные практически всегда управляются автоматически, за счёт чего есть необходимость выделения пространства для механизма. Чаще всего такие ворота устанавливают в большие производственные гаражи для крупногабаритной техники.

Автоматический механизм открыванияИсточник comaster62.ru

Рулонные и распашные зачастую открывают вручную. Такой способ не требует дополнительного свободного пространства при размещении. Конструкция механизма для рулонных ворот состоит из крепких и небольших панелей, образующих собой корпус для ворот.

Секционные, как правило, поставляются с автоматическим управлением. Это обусловлено не только удобством, но и надёжностью – автоматика без лишних движений расположит секции ворот в надёжном положении

При выборе важно учесть пространство не только для размещения секций, но и механизма управления.

Нюансы установки гаражных секционных ворот своими руками: видео инструкция

Чтобы самостоятельно выполнить сборку конструкции следует изучить техническую документацию, а также посмотреть видео монтажа секционных ворот. Установка требует выполнения определенной последовательности работ.

Условия монтажа секционных конструкций

Одним из условий обустройства системы является прочное крепление всех составляющих крепежа. Стоит соблюдать некоторые рекомендации:

  • нельзя создавать даже незначительные перекосы;
  • для выравнивания запрещено использовать монтажную пену;
  • несущие детали крепятся строго по инструкции;
  • сборка элементов начинается с нижней панели;
  • устройства управления, ручки и замки монтируются после установки полотен;
  • после проведения работ нужно проверить перемещение конструкции.

Тестирование собранной конструкции нужно проводить сразу

Особенности подготовки проема под воротную систему

Схема сборки изделий позволит рассчитать количество требуемых материалов и поможет не сделать ошибку в расчетах.

Установленная автоматика значительно облегчит пользование конструкцией

Гаражные ворота: стандартные размеры

Единого, универсального стандарта не существует. Всё зависит от того, на чём ездит заказчик. Для типовой легковушки подходящая ширина гаражного проёма составляет 220–250 см, а вот для микроавтобуса потребуется уже по крайней мере 280 см. Для гаража, рассчитанного на два автомобиля, оставляют проезд не менее 480 см. Стандартная высота — от 200 до 300 см, здесь тоже всё зависит от разновидности транспортного средства.

У каждого производителя габариты сгруппированы в линейку с определённым шагом. Но если вы оформляете индивидуальный заказ, то можете всё замерить сами с учётом ряда моментов:

  • Габариты автотранспорта. Если собираетесь в будущем купить новое авто, то заказывайте ворота, подобрав ширину и высоту с запасом. Такое же решение будет оптимальным, если планируете модернизировать машину, например устанавливать багажник на крышу легковушки или превращать мини-грузовик с кузовом в мини-фургон.
  • Планировка территории. Оцените, насколько удобен подъездной путь. Под каким углом будет располагаться автомобиль, заезжая в гараж? Находится ли гараж на уровне земли? Хватает ли обзора при выезде на дорогу общего пользования? Может оказаться, что ворота должны быть шире, чем при идеальных условиях.
  • Планы на использование гаражного помещения. Владельцы нередко оставляют в гараже ещё и мотоцикл либо велосипед, хранят личные вещи или старую мебель. Если и у вас есть такой план, учитывайте это.

У секционных ворот есть пара отличий, о которых также нельзя забывать:

  • Гараж должен иметь глубину не впритык, а с запасом. Чтобы привод автоматических ворот работал без неполадок, нужно 330 см или больше.
  • Стены не должны прилегать вплотную. Расстояние от стены до края проёма должно быть 10-сантиметровым, а лучше больше.
  • С притолок — аналогичная ситуация. От края до верха ворот отступают примерно 25 см.

На средний размер ворот для гаража лучше не полагаться. Стоит помнить, что проём сужается за счёт рам. Чтобы не было проблем с воротами, лучше брать по возможности небольшой запас и учитывать дополнительные факторы.

Минимум (когда нужно сэкономить)

Чтобы не тратиться сверх меры, можно взять минимальные размерные параметры. Но всё равно меньше определённого проём делать нельзя. Так, для мотоцикла необходимо 180 см, а для легкового автомобиля — 200. Актуально при условии, что подъезд к гаражу удобный, прямой и ровный.

Стоит также учитывать и рост тех, кто будет пользоваться гаражом. При высоте 180 см человеку высокого роста будет неудобно заходить внутрь или выходить: придётся каждый раз наклонять голову.

Максимум (какие есть ограничения)

Пределов, лимитов как таковых нет. Всё ограничивается только потребностями заказчика. И его финансовыми возможностями, разумеется. Стандартные изделия бывают высотой до 308 см и шириной до 600.

По персонализированному запросу изготавливаются ворота в гараж, размеры которых ещё больше превышают стандарт. Но на практике это редко бывает востребовано. К тому же у материалов есть свои ограничения по прочности и выдерживаемой механической нагрузке.

Размер ворот для гаража подбирается с учетом указанных на изображении параметров

Как оценить ширину будущих ворот

Эксперты рекомендуют, чтобы посчитать оптимум самостоятельно, измерить ширину авто и прибавить к этой цифре по 30 см слева и справа. Например, если это седан шириной 180–200 см, то оптимальный проём гаража будет 240–260 см. Ходовые размеры, которые предлагают производители, как раз составляют 250 и 300 см. Такого проёма хватит, чтобы заехал вместительный внедорожник.

Популярные стандартные размеры гаражных ворот (в сантиметрах):

  • откатные — 300 на 190;
  • поворотные — 240 на 220;
  • распашные — 400 на 200;
  • рулонные — 400 на 270;
  • секционные — 225 на 200.

Размеры секционных ворот

Вначале определитесь с производителем изделия.

Их на рынке много, поэтому проведем расчет на основе моделей известных фирм:

  1. Alutech.
  2. Ruterna.
  3. DoorHan.
  4. Tecsedo.

Нужно заметить, что у каждого производителя собственные спецификации и монтажные требования.

Общие рекомендации будут такие:

  • размер притолоки требуется от 13 до 18 см;
  • боковины (четверти) лучше предусмотреть от 10 см.

Минимальная высота изделия начинается от 1,8 метров (модели «Alutech»), но пользоваться такими воротами не удобно высоким людям. Предлагаем придерживаться усредненного стандарта (высота от 200 см).

У «Дорхан» существует 2 серии Yett. У изделий серии YEtt 1 высота может достигать до 2,7 метров, а ширина – 3 метра. Размеры боковых пройм и притолоки соответственно – 14 и 9 см. Серия Yett2 побольше — размеры могут достигать 5,5х3 метра при боковине от 10 см, а притолоке от 13 см, возможно индивидуальное изготовление.

Требования к распашным гаражным воротам

Вне зависимости от выбранного типа металлоконструкции, существует ряд требований, которые должны быть обеспечены при её проектировании и монтаже. Ворота должны быть достаточно широкими, чтобы не препятствовать проезду автомобиля. Минимальную ширину дверей рассчитать очень просто – она должна быть как минимум на 30 см больше ширины транспортного средства.

Гаражные ворота проектируются достаточно широкимиИсточник svarka-sibir.ru

Вторым по значимости требованием к дверной группе является защита помещения от атмосферных осадков. Обшивку приваривают к каркасу. Для лучшей герметичности края створок покрывают уплотнительной лентой.

Гаражные ворота должны надёжно защищать содержимое строения от неправомерных действий третьих лиц. На рамную конструкцию устанавливают мощный замок со сложным механизмом. Обшивку створок делают из стали от 3 до 5 мм толщиной.

Преимущества и недостатки

Подъемные конструкции для гаража имеют как плюсы, так и минусы примерно в равном количестве.

Говоря о достоинствах, стоит отметить следующие характеристики:

  • Компактный размер. Само полотно не требует дополнительного места для открывания перед гаражом, в отличие от распашных ворот, например. Дополнительное пространство необходимо под потолком, но и там оно небольшое. Как правило, зазор, отводимый для полотна, не превышает 20 см.
  • Простая сборка. Собрать конструкцию, а не монтировать ее, без проблем может любой новичок. Для непосредственно монтажа нужно обладать определенными навыками и опытом.
  • Возможность оснастить ворота дистанционным управлением. Речь идет как об открывании с помощью мобильного пульта, так и об управлении кнопкой или пультом, вмонтированным в стену.
  • Простота управления. Открывать и закрывать вертикальные ворота намного проще, чем горизонтальные конструкции. Это достигается, благодаря использованию специального механизма, состоящего из пружин и рычагов.
  • Бесшумность. Во время подъема или опускания правильно смонтированное устройство не издает посторонних звуков.
  • Высокая степень защиты. Некоторые разновидности ворот характеризуются тем, что их практически невозможно взломать. Единственный способ попасть в такой гараж с улицы – прорезать полотно.
  • Длительный срок эксплуатации. Если ворота не самодельные, а заводской сборки, то производители, как правило, дают на них десятилетнюю гарантию бесперебойной службы.
  • Легкость ухода. Материал, используемый при изготовлении самого створчатого полотна, обрабатывается специальными составами, которые надежно защищают его от коррозии и прочих неблагоприятных факторов. Таким образом, все, что потребуется – время от времени смазывать механизмы, чтобы сделать их ход более плавным.
  • Вариативность использования. Можно использовать подъемную конструкцию и как уличную, и как внутридворовую. Также она подойдет для установки и в одинарных, и в двойных гаражах.

Недостатки не столь многочисленны, однако, имеются и они.

Стоит принять во внимание следующие важные характеристики:

  • Ограниченность формы. Жалюзийные гаражные ворота могут быть установлены только в проемы прямоугольной или квадратной формы. Это обусловлено особенностями работы подъемного устройства.
  • Невозможность ремонта полотна. Если речь идет о случаях, когда створка ворот исполнена как единое полотно, а не секционное, то починить какой-то его отдельный участок при поломке не выйдет. Нужно будет покупать новое монолитное полотно, заменяя весь вариант. Данная особенность не распространяется на механизм, отвечающий за подъемный процесс – его починить можно.
  • Сложность монтажа. Как было сказано выше, сама установка требует определенных знаний и лучше доверить ее профессионалам.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

  • подъемно-секционными;
  • подъемно-поворотными (щитовыми);
  • подъемно-вертикальными;
  • рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

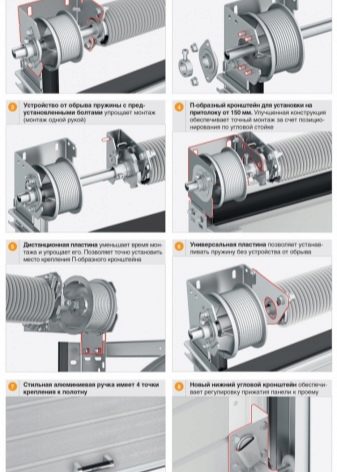

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

  • максимальная экономия пространства: как снаружи, так и внутри гаража;
  • ремонтопригодность конструкции, так как секцию легко заменить;
  • возможность установки ворот в любой (по размерам) проем;
  • качественная теплоизоляция помещения;
  • привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

  • максимальная надежность благодаря встроенной системе блокировки;
  • простой монтаж, по сравнению с предыдущей конструкцией;
  • прочность цельной створки, обрамленной металлом;
  • простота открывания/закрывания гаража;
  • возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

  • крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
  • рано или поздно «обрадует» хозяев вмятинами на ламелях;
  • имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Стандарты известных брендов относительно секционных конструкций

Каждый производитель имеет свою размерную сетку. Разберем параметры наиболее известных компаний.

DoorHan

У компании «Дорхан» при стандартной комплектации гаражных изделий высота составляет от 1,8 до 3 м. При этом размерный шаг – 0,1 см.

Ширина находится в пределах 2-3 м с таким же шагом.

Ходовыми считаются ворота шириной – 2,5 м, 2,7 м, 3 м.

Hormann

У компании «Хорман» размерный шаг значительно меньше – 0,25 см.

Типовыми считаются модели с размерами (шириной и высотой):

  • 2,25*1,875 м;
  • 2,25*2 м;
  • 2,25*2,125 м.

Выпускаются модели шириной 2,375 м, 2,5 м, 2,75 м и до 6 м. Высота может оставаться такой же, как указана выше.

Ryterna

Ассортимент их продукции не так велик, как у других компаний. Выпускаются типичные модели ворот шириной:

  • 2,15 м;
  • 2,26 м;
  • 2,37 м;
  • 2,5 м;
  • 3 м.

Размерный шаг – 11 см.

Alutech

«Алютекс» отличается наибольшим ассортиментом как ворот в гараж, так и дверей в дом, заборов.

Размерный шаг – 0,125 см.

Запущено производство двух типовых моделей ворот:

  1. Материал – сэндвич-панели толщиной 40 мм. Фурнитура – оцинкованная сталь. Максимальный размер – 6*3 м.
  2. В этой модели обшивка выполнена утолщенными сэндвич-панелями 45 мм, а вся фурнитура из нержавеющей стали. Ворота отличаются хорошей теплоизоляцией, поэтому отлично подойдут для регионов с холодным климатом. Максимальная величина – 6*3 м.

Минимальные параметры выпускаемых гаражных конструкций (ширина, высота) – 2,25*2,085 м.

Принцип работы

Главным элементами подъемных ворот являются:

  1. рама;
  2. направляющие;
  3. механизм подъема.

Конструкция может быть как автоматической и открываться с использованием пульта управления, так и ручной, когда циклы открывания/закрывания реализуется в ручном режиме.

Существует два вида подъемных ворот:

  1. секционные;
  2. поворотно-подъемные.

В обоих случаях ворота не выходят за пределы помещения, когда они открыты.Секционный вид делается из продольных металлических конструкций, ширина их не превышает 50 см, крепятся они с использованием шарниров.

Механизм базируется на принципе, где каждая секция совершает движение в двух плоскостях:

  • сначала створка идет вверх по вертикальному креплению;
  • затем она движется по горизонтальной плоскости по специальным направляющим, расположенные под потолком.

Ворота поворотно подъемного типа – это целостная четырехугольная конструкция, в которой створка, поворачиваясь, подтягивается вверх, двигаясь по специальным полозьям.

Когда ворота открыты, створка расположена под крышей параллельно земле.

После монтажа перед началом работы следует отрегулировать пружины. Усилия при открывании ворот должны быть минимальны. Подобный фактор будет хорошей гарантией, что механизм будет работать долго.

После окончания основных работ можно установить дополнительные устройства:

  1. электрический привод;
  2. механизм против взлома.

Собирая конструкцию, важно следить за тем, чтобы:

  • направляющие были точно расположены по линии горизонта, в противном случае автоматика будет давать сбои;
  • минимальное трение должно возникать лишь от функционирования шарнирных узлов;
  • регулирование пружины делается с помощью накручивания гайки либо изменением местоположения самой пружины;
  • при использовании противовесов обязательно следует закрепить страховочные рейки, которые можно регулировать;
  • чтобы ворота неожиданно не падали, следует применять храповые муфты.

Подъемный механизм может быть нескольких видов:

  • Пружинно-рычажный. Ворота, в которых присутствует подобное устройство, имеют наибольшее признание среди автолюбителей. В работе такой механизм безотказен, он обладает превосходными показателями быстроподъемности. При настройке требуется правильно регулировать пружины и правильно располагать направляющие.
  • Подъемно-лебедочный. Створки часто утеплеяют технической ватой. С внешней стороны монтируют металлический профиль, который дополнительно обшивают пластиком или фанерой.

Нередко створка при таких обстоятельствах становится тяжелой. Дополнительно ставится лебедка с противовесом, который крепится к другому краю.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
