Ветрогенератор для частного дома своими руками: где деньги?

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

  • Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
  • Лопасти улавливают потоки ветра.
  • Статор вмещает в себя фазы из катушек.
  • Ротор — это подвижная часть ветряка.
  • Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
  • Инвертор дает переменный ток.
  • Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

  1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
  2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
  3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

  • В верхнем диске ротора сделайте отверстия для четырех шпилек.
  • В статоре сделайте отверстия для крепления к подставке.
  • Положите нижний диск ротора на подставку магнитами вверх.
  • На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
  • Накройте конструкцию вторым роторным диском (магниты расположены внизу).
  • При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
  • Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Как сделать ветрогенератор своими руками

Основой создания ветрогенератора является грамотно сделанный проект и подготовленный чертёж

Это очень важно, потому что без чёткого представления о том, как должен выглядеть прибор, будет трудно построить его правильно, не нарушив порядок монтажа всех элементов

Чертежи и схемы

Начинать нужно с составления общего эскиза ветротурбины, пометив ключевые элементы: башню, генератор, деревянное основание, лопасти и ступицу, которая соединяет их вместе. Самостоятельно составленная схема может быть не сильно подробной: в этом нет необходимости. Её следует использовать для общего представления о том, каким будет расположение различных частей ветряного двигателя, и как конструкция будет выглядеть на завершающих этапах.

Схема сборки ветроэлектрического генератора

После подготовки схемы нужно выставить правильные размеры ветрогенератора. Они должны включать в себя высоту, длину и ширину деревянного основания, которое соединяет генератор и хвостовой плавник с башней. Также определить размеры для лопастей из металлических труб или труб из ПВХ, в зависимости от того, какой материал будет использоваться. Отдельные измерения нужны для хвостового плавника: высота, ширина и длина, а также диаметр – для лезвий, которые определяют размер ветровой турбины.

После того как будет готов чертёж и черновой набросок устройства с выставленными размерами, можно переходить к подготовке материалов и инструментов для работы.

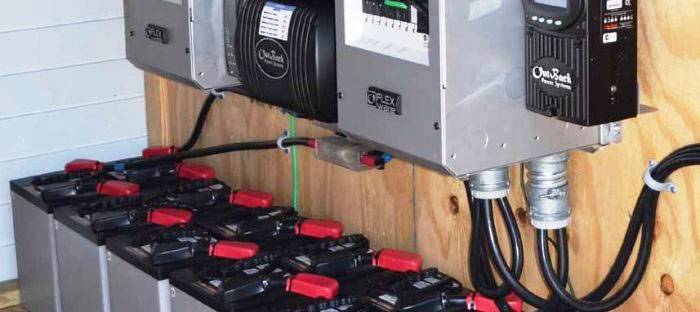

Аккумуляторные батареи для ветряков

Большие промышленные ветротурбины могут передавать энергию напрямую в сеть, минуя всякие аккумуляторы.

А вот вы без них обойтись никак не сможете. Без АКБ не будет работать ни телевизор, ни холодильник. Даже освещение будет светить урывками, в зависимости от порывов ветра.

При этом за 12-15 лет работы генератора, вы обязаны будете сменить 3-4 комплекта АКБ, тем самым вдвое увеличив свои начальные расходы. Причем мы берем чуть ли не идеальный вариант, когда аккумуляторы будут разряжаться не больше половины от своей емкости.

Конечно вы можете купить дешевые модели АКБ, но затраты от этого не станут меньше. Просто поход в магазин за новыми батареями будет осуществлен не 4 раза, а уже 8.

Генератор

Если от вращения мотора она загорится, все в порядке. Мотор переделывают в генератор. Для этого:

  • перематывают обмотку статора;
  • добавляют на ротор неодимовые магниты, их крепят в высверленные отверстия в полюсах или по диаметру станины,
  • эпоксидной смолой или другим двухкомпонентным клеящим составом заливают пустоты между магнитами;
  • оборачивают ротор плотной бумагой.

Трехфазная обмотка предпочтительнее, она снижает амплитуду изменения тока, повышает КПД генератора.

Фазы попеременно заменяют друг друга. Снижается уровень вибрации, уменьшается шумовой эффект. Повышается срок службы, дольше не вырабатывается крепежный вал.

Типы вертикальных ветрогенераторов

Внешний вид и характеристики вертикальных ветрогенераторов во многом зависят от конструктивного строения этих устройств. Давайте разберем основные.

Ортогональные системы

Ветрогенераторы вертикальные 10 квт

Тех характеристика вертикального ветрогенератора ортогонального типа подразумевает не очень высокий КПД при больших габаритах, при сравнении с горизонтально-осевыми устройствами, однако независимость от направления ветра делает его более приоритетным.

  • В основе конструкции данные генераторы имеют центральную ось вращения (вертикальную) и несколько плоских лопастей, расположенных ей параллельно.
  • Все лопасти удалены от центра вращения на определенное расстояние.
  • При таком устройстве приводной механизм может быть размещен на уровне земли, что существенно облегчает техническое обслуживание и ремонтные мероприятия.

Ротор Дарье

Вертикальные ветрогенераторы 10 квт с ротором Дарье

Лопасти данного генератора совсем непохожи на предыдущие. Обычно это две-три полосы характерной изогнутой формы, которые не имеют аэродинамический профиль. Крепятся они у основания и на верхушке центральной оси вращения.

Для турбины также не важно направление ветра.
Устройство способно развивать большую скорость вращения.
Привод также может быть размещен у основания.

Эффективность такого ветрогенератора  также не очень высока из-за тех же динамических нагрузок, которые еще ложатся и на вращающиеся узлы. При этом запустить генератор может только порыв ветра достаточной силы – если поток будет усиливаться равномерно, старта не будет.

Ротор Савониуса

Ветрогенератор с вертикальной осью вращения с ротором Савониуса

Данные установки имеют лопастную систему полуцилиндрического типа.

  • От прочих конструкций данные генераторы отличает высокий крутящий пусковой момент.
  • Система способна эффективно работать даже при низкой силе ветра.
  • Мощность выпускаемых генераторов такого типа не превышает 5 кВт.
  • Они редко используются как отдельные источники энергии, применяясь в основном для создания пускового момента в роторах Дарье.
  • Из недостатков системы можно отметить большой расход металла, а, следовательно, и вес.
  • КПД устройства также ниже, чем у генераторов на горизонтальной оси.

Многолопастные роторы с направляющей системой

Ветрогенератор вертикальный 10 квт многолопастной

Данная конструкция, по сути, мало чем отличается от классической ортогональной системы, за исключением того, что ротор состоит из двух рядов лопастей (внешнего и внутреннего).

  • Внешний ряд выступает направляющим контуром. Будучи статичным, его задача состоит в улавливании потока ветра, его сжатии и направлении внутрь. Таким образом, поток ветра, фактически, усиливается.
  • Внутренний ряд вращается от потока воздуха, который отражается от внешнего под определенным углом.
  • Специалисты считают, что данные генераторы являются самыми эффективными, однако слишком высокая цена делают эту категорию устройств менее окупаемой.
  • КПД конструкции очень высокое, что позволяет ей эффективно работать даже при низких скоростях ветра.

Ветрогенераторы с геликоидными роторами

Ветряк с геликоидным ротором

Такие роторы называют еще установками Горлова. По сути, перед нами снова модификация ортогональной системы, однако лопасти используются не прямые, а закрученные по дуге.

  • Подобная конструкция позволяет легко улавливать даже незначительные потоки воздуха и вращаться плавно, без рывков, благодаря чему существенно снижается динамическая нагрузка, а основания и вращающиеся узлы работают долго и исправно.
  • Надежность таких роторов очень высока, однако ложки дегтя не закинуть не можем. Во время работы агрегата создаются достаточно громкие звуковые эффекты, включая звуковые волны, короткого диапазона.
  • Изготовление лопастей сложной формы – дело достаточно затратное, поэтому и стоимость готовой установки довольно высока.

Вертикально-осевые роторы

Осевой ротор с вертикальным расположением лопастей

Лопасти такого генератора располагаются вертикально, плавно изгибаются и немного напоминают крыло от авиалайнера.

  • Эти установки довольно быстро набирают рабочую скорость, и практически не издают шума, а значит, не мешают окружающим.
  • Конструкция очень эффективна и имеет довольно солидный рабочий ресурс.
  • Производство установки тоже нельзя отнести к самым дорогим, поэтому они пользуются хорошим спросом.

Основные проблемы и распространённые ошибки

Главной проблемой, с которой сталкиваются создатели самодельных ВЭУ, является недостаточная мощность тока на выходе. Такое возможно, если при сборке использовался слабый генератор. До начала монтажа следует тщательно просчитать электрическую схему ветрогенератора

Если же узел собирается самостоятельно – с намоткой катушек – важно правильно вычислить диаметр проволоки и количество витков

Частые ошибки, которые допускают при сборке:

  1. Неправильный выбор материалов приводит либо к полному, либо к частичному разрушению. Чаще всего это происходит с пропеллером. Рекомендуется опираться на существующий опыт, полученный при создании работающих конструкций.
  2. Слабое укрепление мачты грозит обрушением ветрогенератора. Большинство мастеров применяет дополнительные растяжки, которые занимают дополнительную площадь, но зато гарантируют устойчивость ВЭУ.
  3. Отсутствие в генераторах механизма торможения приводит к преждевременному износу подшипников и посадочных мест, а также к перегреву всего узла при сильном ветре. В некоторых случаях возможно заклинивание вала.
  4. Проблемы с электрической частью возникают при нарушении правил сборки или использовании негодных комплектующих.

Если прибор собран правильно, проблем в его работе возникнуть не должно

На ВЭУ флюгерного типа, которые вращаются вокруг своей оси, обязательно устанавливать ограничитель, который предотвратит раскручивание во время сильного ветра.

Сделать ветряк самостоятельно – посильная задача для человека, умеющего пользоваться бытовым электроинструментом. В сети есть множество схем и конструкций, среди которых можно выбрать подходящий вариант для конкретной ситуации. Возможны комбинации ВЭУ с системами солнечных батарей, это сделает домашнюю энергосистему более эффективной.

Главный плюс самодельных устройств заключаются в том, что владелец прекрасно осведомлён об устройстве установки и способен в короткие сроки модернизировать её или произвести ремонт.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Классификация ветровых электростанций для частного дома

Агрегат, преобразующий кинетическую энергию направленного потока воздуха (ветра) сначала в механическую энергию вращающегося ротора, а затем в электрическую энергию, имеет несколько названий – «ветрогенератор», «ветроэлектрическая установка» (ВЭУ), бытовое название – «ветряк». Их классификация предлагает три категории – промышленные для работы на производственных предприятиях; коммерческие, вырабатывающие электричество на продажу; бытовые для индивидуального использования.

В зависимости от расположения оси основного ротора в классификации имеются два типа устройств – вертикальный и горизонтальный. В устройствах вертикального типа ось турбины расположена вертикально по отношению к плоскости земли. Она может работать при небольшом ветре.

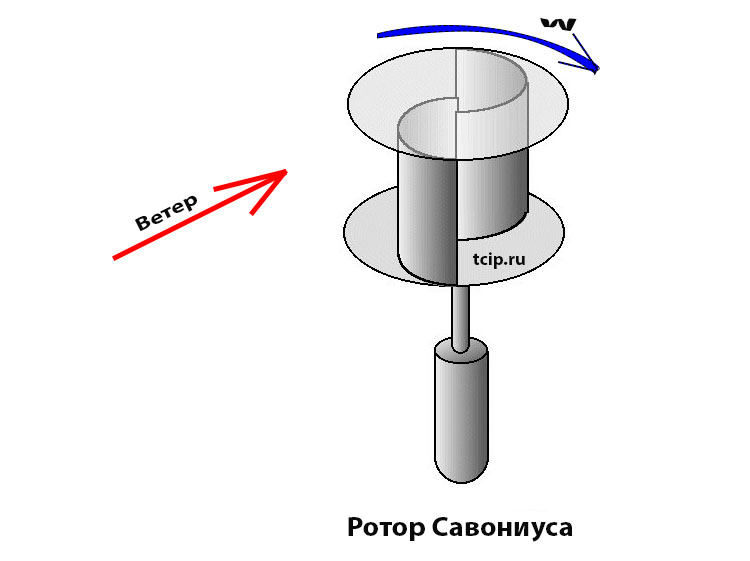

ФОТО: tcip.ruВетрогенераторы вертикального типа с ротором Савониуса

ФОТО: tcip.ruВетряк с многолопастным ротором

У машин горизонтального типа ось ротора вращается параллельно поверхности земли. Такие ветрогенераторы имеют большую мощность преобразования энергии ветра в электрический ток. Их предшественники электричество не вырабатывали, но мололи муку, качали воду и делали много других полезных дел.

ФОТО: YouTube.comПредшественник ветрогенераторов

ФОТО: sovet-ingenera.comВариант реализации ветряного двигателя горизонтального типаФОТО: YouTube.comСовременная модель ветрогенератора горизонтального типа

Ветрогенератор является отличным решением задачи обеспечения загородного дома электроэнергией. В некоторых ситуациях другого решения и не существует.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам. Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Популярные модели

Прежде чем рассмотреть популярные модели ветровых генераторов, необходимо определиться с критериями выбора этих устройств, такими являются:

  1. Электрическая мощность агрегата;
  2. Количество вырабатываемой электрической энергией в месяц;
  3. Минимальная скорость воздушного потока;
  4. Условия эксплуатации;
  5. Система защиты от перегрузок;
  6. Срок службы;
  7. Стоимость.

В настоящее время ветровые генераторы выпускаются как в нашей стране, так и за ее пределами.

В России подобные агрегаты выпускают: ООО «СКБ Искра», ООО «ГРЦ-Вертикаль», ЗАО «Ветроэнергетическая компания», ЛМВ «Ветроэнергетика», ЗАО «Агрегат-Привод», и еще несколько компаний.

Наиболее известными зарубежными производителями ветровых генераторов являются немецкие, датские, бельгийский и китайские компании.

Наиболее востребованы и надежны в эксплуатации ветровые генераторы выпускаемые фирмой Blue Planet Wind (Бельгия) и «Guangzhou Sunning Windpower Generator Co., Ltd.» (Китай).

В линейке выпускаемых ветровых генераторов EnergyWind компании Blue Planet Wind присутствуют модели различной мощности от 1,0 до 10,0 кВт, которые отличаются по стоимости и комплектности оборудования.

В линейке китайской компании представлены ветровые генераторы мощность от 0,6 кВт до 5,0 кВт, различные по конструкции и вариантам монтажа.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

  1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
  2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
  3. Раз в три года металлические детали покрывают антикоррозийной краской.
  4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Сборка ветрогенератора своими руками

Тип генератора

Выбирать придется между горизонтальным или вертикальным (роторным) типом ветродвигателя.

Более простым вариантом будет установка вертикального ветрогенератора. У него выше коэффициент съёма ветра, а его балансировка значительно легче.

Мощность генератора

Чем мощнее выбранный вами генератор, тем больше вес и диаметра ветроколеса. Соответственно возрастает сложность его балансировки и закрепления.

Расчёт конструкции

Перед созданием устройства подумайте, сможете ли вы в точности воспроизвести точные заводские детали, или найти им достойную замену. Если нет — не стоит начинать.

Аккумуляторные батареи

Не стоит использовать автомобильные аккумуляторные батареи.

Минусы:

  • Недолговечность;
  • Взрывоопасность;
  • Потребность в частом уходе.

Лучше выбрать герметические аккумуляторы:

  • Созданы специально для нужд альтернативной энергетики;
  • Стоит два-три раза дороже;
  • Срок службы вырастет до 10 лет.

Возможные ошибки

  • Неприспособленность к работе в зимних и летних условиях;
  • Уязвимость к ураганным ветрам;
  • Несоблюдение какой-либо технической мелочи, приводящее к деструкции всего устройства.

Выводы и полезное видео по теме

Построить ветряк своими руками из подручных материалов вполне возможно. Если начать с более простых моделей, то и первая попытка, вероятно, станет успешной. С опытом беритесь за более сложные задумки, чтобы получить максимально эффективный и мощный ветрогенератор.

Видео #1. Как сделать ветряк из труб ПВХ:

Видео #2. Ветрогенератор своими руками:

Видео #3. Ветряк из оцинкованной стали:

Если вы хотите использовать чистую и безопасную энергию ветра для бытовых нужд и не планируете тратить огромные деньги на покупку дорогостоящего оборудования, самодельные лопасти из обычных материалов будут подходящей идеей. Не бойтесь экспериментов, и вам удастся еще больше усовершенствовать существующие модели винтов ветряка.

Хотите рассказать, как собственноручно делали лопасти для ветряка, снабжающего электроэнергией дачу? Желаете поделиться полезной информацией с посетителями сайта или задать вопрос? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
