Как разобрать утюг braun: практическое руководство

Что делать если не выходит пар

Пар не выходит обычно если отверстия в подошве забиты солями. Этого не произойдет, если использовать дистиллированую воду (идеально), пропущенную через фильтры или хотя-бы кипяченую.

Очистить утюг от накипи несложно. Для этого берем металлическую или жаростойкую емкость, в которую его можно поставить на дно. В воде разводим лимонную кислоту (1 столовая ложка на стакан воды) или уксус (1 стакан на 1 литр). Регулятор пара выставляем на максимум, устанавливаем утюг так, чтобы его задняя часть была чуть выше носика. В качестве подставок можно использовать обычные монеты.

Ремонт утюга своими урками: чистим от налета

Наливаем раствор. Жидкость должна покрывать платформу примерно на 1-1,5 см. Переносим емкость с утюгом на плиту, доводим до кипения, выключаем на 20-30 минут, снова включаем. Такие циклы повторяем 3-4 раза. После этой процедуры все отверстия и емкость для воды очистятся. Правда, пока выйдет весь осадок, на белье могут оставаться следы.

На этом ремонт утюга своими руками закончен. Если он по-прежнему не работает, еще раз внимательно осмотрите все элементы системы. Их не так много — шнур и колодка, терморегулятор, предохранители, ТЭН.

Как разобрать утюг самостоятельно

Если вы ни разу в своей жизни не разбирали электрические приборы, то это может стать большой головоломкой. В нынешних моделях снаружи не видно ни единого крепления, винтика или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено гораздо проще и понятнее.

Внимательно рассмотрите корпус вашего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, соединены друг с другом скрытыми защелками. Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы и обнаружите те самые винтики, скрепляющие основные части утюга.

Некоторые популярные производители бытовой техники, такие как Тефаль, Филипс, Браун нередко применяют винты с фирменными, не совсем стандартными головками. Здесь придется изрядно помучиться и подобрать нужную отвертку, а то и вовсе обратиться в сервисный центр изготовителя.

Что у кого не так

Тефаль

Своеобразием отличается ремонт утюга Тефаль. Первое, корпус у него снимается вместе с верхней крышкой. Второе, носовой винт спрятан под крышкой дозатора воды (слева и в центре на рис.); он виден сквозь полупрозрачный пластик. Третье, чтобы добраться до помп, нужно снять верхнюю крышку уже при снятом корпусе. Ее винт спрятан под кнопками (справа на рис.), и его нужно вывернуть, чтобы можно было снять крышку.

Крепление крышки утюга Тефаль

Наконец, Тефаль – лидер производства беспроводных утюгов. Они бывают нескольких типов: с контактами на площадке, с термоаккумулирующей подошвой, с отбрасываемым (отстреливающимся) шнуром. Первые два для любительского ремонта непригодны, а последний вроде бы неисправный может оказаться вполне рабочим.

Шнур от утюга отбрасывает толкатель, действующий от отдельного триггерного механизма со своей биметаллической пластиной. Т.е., если вы, к примеру, прогладили обшлага и хотите еще подогреть утюг, вставив шнур, а он не лезет, то утюг еще недостаточно остыл. Нужно дать ему еще остыть, вставить шнур, повернуть регулятор на больший нагрев и ждать, пока шнур не отскочит. Неудобно, конечно, поэтому утюги с отстреливаемым шнуром особым спросом не пользуются.

Филипс

Особенность утюгов Филипс – двойной корпус. Напр., популярный Азур сначала разбирается в обычной последовательности, поз. А на рис., но крепление задней крышки – 2 винта снизу. Под декоративным корпусом с помпами оказывается внутренний с защитой (поз. Б), а уже под ним – массивная подошва (фактически, третий корпус) с терморегулятором и термичкой, поз. В.

Разборка утюга Филипс Азур

Бош

Крепление задней крышки утюга Бош

Конструкцию утюгов Бош можно считать типичной, а разборка Бошей даже легче прочих: задняя крышка на одном винте и без хитрых креплений. Чтобы ее снять, нужно, вывернув винт, потянуть назад за вводный шланг сетевого шнура (см. рис. справа), крышка откинется вместе с шарниром, после чего дальнейшая разборка особенностей не имеет.

Браун

Проржавевший парогенератор утюга

Врожденный порок недорогих утюгов Браун – тонкостенный бак парогенератора из оцинкованной стали и крепление кожуха терморегулятора отгибаемыми лапками из нее же. То и другое отлично ржавеет, см. рис. справа, после чего ремонт утюга теряет смысл.

Как сделать пар

Неправильная чистка утюга от накипи

Такой же врожденный порок всех без исключения утюгов с паром – накипь. Удалить ее из неразборного резервуара парогенератора трудно, и ни в коем случае не следует для этого кипятить утюг в сковороде с уксусом, как на рис. Пары уксусной кислоты сделают хрупким пластики, разъедят до шероховатости никель на подошве, а если она с тефлоновым покрытием, то оно начнет отслаиваться. Во-первых, утюг для чистки нужно разобрать до подошвы, см. напр. видео, как чистить Philips 3240:

Видео: пример разборки и чистки утюга Philips 3240

Во-вторых, как уже сказано, пользоваться лучше не уксусом, а раствором лимонной кислоты. В-третьих, контакты ТЭНа вместе в керамическими втулками перед чисткой нужно плотно обмотать хорошей мягкой изолентой в 3-4 слоя или, лучше, термоусаживаемой лентой. В-четвертых, если форсунки забиты накипью, также перед чисткой проткнуть из зубочисткой. И в-пятых, после чистки обильно промыть гидросистему подошвы чистой водой сверху вниз, наливая ее в бак парогенератора. Тогда можете быть спокойны: утюг послужит после чистки так же исправно, как до нее.

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Ремонт утюга своими руками — типичные неисправности и рекомендации по их устранению (65 фото)

Простое решение при поломке утюга – приобрести в магазине новый, не всегда устраивает мужчину, способного держать в руках отвертку и паяльник. Некоторые проблемы  можно устранить, заменив элементы или – соединив обгоревшие контакты.

Для этого надо знать строение утюга, и четко следовать инструкции по ремонту электроприбора своими руками.

Перед тем как бежать в магазин, нужно разобраться, можно ли устранить причину неисправности, попробовать заставить «товарища» нормально работать. Лишь когда становится понятно, что утюг ремонту не подлежит, можно порадовать себя новой покупкой!

Конструктивные особенности

Чтобы успешно провести ремонт утюга, ознакомимся с его устройством.

Независимо от производителя, прибор имеет в своей конструкции в тех или иных вариантах исполнения:

• Корпус из высококачественного прочного пластика;
• Массивную металлическую подошву, которая может иметь отверстия, когда предусмотрено отпаривание в конструкции утюга;
• Нагревательный элемент – ТЭН;
• Штепсельную вилку;
• Электрошнур;
• Регулятор температуры подошвы (термостат);
• Защиту от перегрева (плавкий предохранитель);

Инструмент

Чтобы вскрыть и починить поломанный прибор, понадобится следующее оборудование:

• Плоские и фигурные отвертки;
• Острый нож;
• Контрольно-измерительный прибор – мультиметр или светодиодная прозвонка;
• Плоскогубцы;
• Паяльник, флюс, припой;
• Изоляционный материал или термотрубки;
• Наждачная бумага.

Разбираем утюг

Чтобы не доломать прибор окончательно, нужно правильно его вскрыть. Всё не так просто, как кажется на первый взгляд. В конструкции утюга предусмотрены как защелки, так и винтовые крепления. Начинаем разбирать с видимых соединений. Берем в руки отвертку и выкручиваем саморезы, разбираем штепсельную вилку.

В современных утюгах для подключения к сети используется три провода с разной расцветкой. Красный – обычно это фаза, два остальных – нулевой провод и заземление. Если видимые повреждения контактов в коробке вилки отсутствуют (разрыв, оплавка), продолжаем изучать неисправности дальше.

Устраняем неполадки. Достаточно зачистить провод, подсоединить его к клеммной коробке. С помощью прибора проверяем целостность электрической схемы. Когда всё в порядке, утюгом можно пользоваться.

Чтобы их не сломать, не стягиваем корпус с подошвы, когда что-то упирается и не дает его снять. Сначала отжимаем и откручиваем всё, что мешает. Защелки – очень хрупкие, разбираем прибор аккуратно!

При ремонте утюга моделей Филипс и Тефаль под снимаемой боковой крышкой со стороны электрошнура находим и выкручиваем дополнительные винты. Нужно снять все крепежные детали, освободить снимаемый корпус от всех защелок!

Устраняем неисправности

Когда изъяны со стороны питающего электрошнура отсутствуют, и он не требует замены, проверяем по порядку основные узлы, пока не найдем поломку:

Работоспособность нагревательного элемента. Используем прибор для прозвонки электрических цепей. Когда с ТЭНом всё в порядке (получаем звуковое, стрелочное или световое подтверждение) продолжаем искать неисправности дальше. Если он сгорел, нет смысла его заменять, лучше купить новый утюг! Ремонт может обойтись дороже.

Проверяем целостность цепи терморегулятора. Когда контакты подгорели, утюг либо совсем будет не греть либо не отключаться, работать непрерывно. Берем наждачку или пилочку для ногтей и ремонтируем терморегулятор.

Аккуратно разъединяем слипшиеся контакты, очищаем от нагара, стараемся не изгибать пластины, на которых они крепятся. Если устранить проблемы не получается, решаем, что делать дальше – покупать запчасть, новый терморегулятор, или – утюг.

Убеждаемся, не сгорел ли предохранитель. Прозваниваем. При необходимости, выпаиваем, заменяем на аналогичный . Предохранитель очень важен. Не стоит его исключать из электрической схемы утюга, закорачивать соединение без него. При неисправном терморегуляторе он просто сгорит, убережет от пожара.

В процессе ремонта все проверки делать при отключении утюга от электросети. Некоторые авторитетно советуют искать фазу при подаче тока к прибору когда он включен

Это нужно делать достаточно осторожно, чтобы случайно не замкнуть нулевой контакт и фазу той же отверткой. Можно получить болезненный удар током

Не забываем о личной безопасности, ставим утюг на ровную поверхность, не лезем ремонтировать и проверять его работоспособность влажными руками.

Когда после всех проверок выясняется, что электроприбор ремонту не подлежит, со спокойной совестью бежим в магазин покупать новый!

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

• выбор правильного режима глажки;
• качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Чтобы разобрать утюг нужна специальная отвертка

Все же, один вид ремонта утюга можно выполнить своими руками, но обязательно подготовленному человеку. Ремонт этот связан с заменой сетевого шнура.

Если утюг довольно старый и проработал много лет без поломок, то часто причиной его внезапной поломки становится сетевой провод (шнур), подключающий его к розетке.

Многочисленные «узелки» на шнуре, а также систематические загибы и крутки проводки в одном и том же месте (обычно у основания), приводят к ее обрыву. Причем визуально определить эту поломку практически невозможно, нужно «звонить» шнур. А для этого нужно снять торцевую крышку.

Крепится крышка одним винтом, но выкрутить его совсем непросто. Потребуется специальной формы отвертка, причем у каждой фирмы используется свой «секрет». Но разве «нашего» домашнего умельца это остановит… Только еще раз напоминаем: за этой крышкой опасное напряжение!

Проверьте тестером целостность проводки сетевого шнура. Если одна из жил шнура не проводит ток, то рассоедините место крепления шнура под крышкой утюга и замените новым шнуром. Только учтите, что провод для утюга должен быть мощным (мощность ТЭНа приблизительно 2квт) и безопасным (гибким и защищенным специальным чехлом).

Распространенные поломки

Из-за простоты устройства и функционирования перечень распространенных неисправностей в различных моделях утюгов Vitek – VT-1201, VT-1209, VT-1244 и других – одинаков. Это утверждение верно и для приборов других торговых марок, поскольку принципиальных конструктивных отличий у них нет. Описание основных поломок приведено в таблице ниже.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в сетевом шнуре. Один из самых распространенных и опасных дефектов, который возникает в результате длительной эксплуатации. В течение долгого времени шнур подвергается нагрузкам, провода, расположенные под внешней изоляцией, перегибаются и скручиваются. Термоизоляция тоже может быть повреждена, что приводит к риску оплавления изоляции электрических проводников. Такие неисправности могут привести к поражению электрическим током. Поломка устраняется заменой шнура

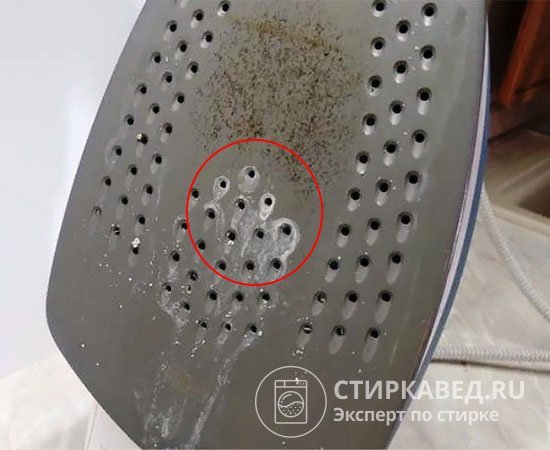

	Образование накипи. Это скорее не поломка, а результат неправильной эксплуатации, приводящий к нарушению функции парообразования. Соли, содержащиеся в жесткой воде, выпадают в осадок на паропроводящих отверстиях подошвы. Чтобы избежать данного дефекта, следует заливать в утюжок только очищенную смягченную воду или дистиллят. Чтобы удалить накипь, отверстия прочищают ватной палочкой или любым другим предметом, твердость которого не должна превышать твердость материала подошвы
	Повреждение терморегулятора. Данная деталь позволяет регулировать температуру нагрева подошвы. Биметаллическая пластина поддерживает заданную температуру, соединяя или разъединяя электрические контакты, в зависимости от температуры. Со временем из-за загрязнения или попадания волокон ткани контакт может нарушиться. В результате ТЭН не будет греть подошву. Для устранения поломки придется разобрать утюжок и почистить контакты мелкой наждачной бумагой либо любым острым металлическим предметом

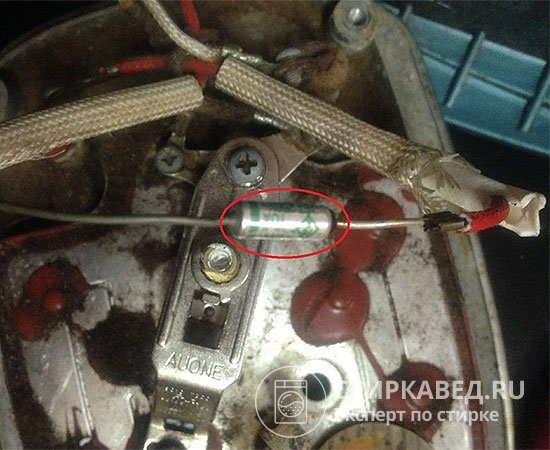

	Срабатывание термопредохранителя. Данная деталь является средством противопожарной защиты. Термофуз размыкает электрическую цепь и выключает электроутюг, если температура нагрева подошвы превысит допустимую. В различных моделях установлены как одноразовые, так и многоразовые предохранительные устройства. При диагностике исправность предохранителя определяется мультиметром. Сопротивление рабочего устройства равно нулю. Если же термопредохранитель неисправен, мультиметр покажет обрыв цепи. Поломка устраняется заменой детали
	Поломка ТЭНа. Данная поломка встречается часто и приводит к полной потере работоспособности утюжка. Подошва просто не греется. В современных моделях ТЭН составляет с подошвой единую конструкцию и отдельно его заменить нельзя. Для проверки исправности нагревателя используется мультиметр (см. рис.). Нормально работающий ТЭН имеет сопротивление в пределах от 20 до 40 Ом. Если мультиметр покажет обрыв цепи, придется покупать новый утюг, так как стоимость замены подошвы соизмерима с ценой нового прибора

Данный видеоролик знакомит читателей с типичными неисправностями утюгов, порядком их диагностики и устранения:

Изъяны питающего провода

Перед тем как отремонтировать утюг, необходимо проверить исправность силового провода. Чаще всего он трескается в местах частых деформаций — у входа в корпус или возле вилки. Неисправность может проявляться постепенно, когда во время глажки мигает лампочка индикатора. Такое подмигивание означает, что нет нормального контакта и возможно окисление клемм.

Другая неисправность проявляется более бурно. При длительном трении проводов друг о друга может нарушиться изоляционный слой и произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением остальных приборов и специфическим запахом, характерным для горелой проводки.

Женщин, отличающихся особой впечатлительностью, подобные ситуации ранят до глубины души. Они воспринимают поломку как стихийное бедствие и реагируют звонками мужу, в МЧС и домоуправление. Самый правильный вариант — первый, потому что заставить утюг снова включаться может любой мужчина, у которого руки растут, откуда должны. В противном случае все равно следует обратиться к сильной половине с тем, чтобы он сдал вещь в ремонт.

Интернет заполнен видео на тему ремонта утюгов. Много сюжетов посвящено изъянам питающего провода. Если шнур неисправен возле вилки, разбирать прибор не потребуется. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы произвести, например, ремонт утюга «Филипс» своими руками, следует снять заднюю крышку. За ней сетевой шнур расходится на три провода. Если повреждена изоляция, необходимо ее восстановить. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Разборка утюга Tefal

Планируя осуществить ремонт утюга тефаль, нужно следовать определенным рекомендациям, чтобы не навредить устройству еще больше:

1. Снимите крышку прибора. Для этого вкрутите вглубь винты, находящиеся в задней части прибора у его основания.
2. После разблокировки крышки, приподнимайте ее аккуратно, чтобы не сломать. В некоторых местах крышка может крепиться к корпусу защелками. Определите, где они находятся. В этом вам поможет лезвие ножа, которое необходимо завести под крышку.
3. Тонкой отверткой вытащите кнопки. Инструментом поддевают их и демонтируют из устройства. Под кнопками есть винт. Его нужно открутить, чтобы разобрать утюг тефаль полностью.
4. После первых действий будет легче снять регулятор подачи пара. Под ним есть еще один винт, который также нужно открутить.
5. Сняв крышку, выкрутите винт в передней части прибора. Это откроет доступ к электронным компонентам.

Способы решения проблемы

Главное условие долгой работы парового техники – правильная эксплуатация и регулярный уход. Большинство современных приборов снабжено функцией самоочистки, поэтому никаких дополнительных мер не требуется.

Промывать можно только утюги, которые не имеют такой технологии. Как и другие устройства, очистить резервуар для воды в утюге можно с помощью лимонной кислоты:

1. Развести 20 г порошка в стакане воды, размешать до исчезновения крупинок.
2. Залить в отверстие бойлера.
3. Включить максимальный режим.
4. Обесточить утюг.
5. Держа в руке над ванной или мойкой, нажать на кнопку подачи пара.
6. Повторять, пока не испарится вся жидкость.

В заключение – проверить, получилось ли очистить. Залить воду, разогреть утюг, сделать пару тепловых ударов. Если из отверстий ничего не течет, а пар не пачкает ткань — можно гладить. Остались коричневые следы? Придется почистить еще раз.

Предыстория розового утюга Tefal

На третий год верной службы наш розовый красавец начал плеваться отходами парогенерации. Выглядело это вот так.

Керамическая подошва имеет отверстия для пара, которые успешно начали забиваться. Дело в том, что в инструкции на утюг Tefal  написано «заливать только воду из под крана».

Таким образом, накипь и грязь постепенно превращались в нагар и начали вылазить наружу при каждом отпаривании. Все это дело летело на рубашки и платья, чего нельзя было допустить категорически. У нас даже вставал вопрос о покупке нового утюга! Но тут Мастер Пайки проснулся и начал бить себя в грудь, мол «я все починю!». Так что пришлось разбираться.

Забыл сказать, что поначалу мы использовали специальный карандаш для чистки утюга и на некоторое время он помогал, правда запах стоял невыносимый. Впрочем это я уже рассказывал в своем Топ 5 способов почистить утюг от накипи внутри и нагара на подошве. Оттуда мы знаем, что карбамидовый карандаш не попадает внутрь каналов утюга и не чистит все там.

В общем, решил я разобрать утюг, что люблю с детства, чтобы посмотреть на каком этапе начались загрязнения каналов.

Выводы по ремонту утюга Saturn ST – CC0211

Из сказанного заключим: неработоспособность системы самоочистки стала следствием плохой продуманности конструкции. Проверка установила: ниппель движется правильно, в крайнем положении рычага регулировки пара достигает верхнего положения. Следовательно, проблема вызвана двумя причинами:

1. Забой выходных отверстий герметичного бака подошвы утюга.
2. Плохая настройка ниппеля.

Просто решили избегать трогать прибор, оставить как есть по причинам:

1. Утюг великолепно отрабатывает режимы, исключая самоочистку.
2. Функцию самоочистки можно заменить кипячением подошвы прибора раствором уксуса, не менее результативно (скорее – более).

Раз прибор работает за 300 рублей, желать большего бессмысленно. Периодичность самоочистки не указывается, считаем ремонт утюга своими руками законченным. Клавишу будем чинить, когда появится клей. Читателей приятно удивит подробно раскрытое устройства утюга.

Большинство приборов конструируется согласно схеме. Обзор поможет выполнить ремонт утюгов Тефаль, ремонт утюгов Ровента, ремонт утюгов с парогенератором, прочие текущие работы. Из заметки понятны главные виды неисправностей, как устранить:

1. Не горит сигнализатор. Обрыв в цепи питания или перегорел термопредохранитель.
2. Сигнализатор не отключается, хотя утюг достаточно долго греется. Неисправно реле регулятора температуры.
3. Из-под утюга капает вода. Нарушена герметичность одной из помп. Необходимо срочно выключить прибор и освоить ремонт паровых утюгов.
4. Нет пара. Неисправен ниппель, колесико регулятора или забились ходы водяного, либо испарительного баков.
5. Утюг не греет. Если индикатор включения светится, сгорел нагревательный элемент. Однозначный вывод, потому что лампа присоединена параллельно.
6. Нет струи разбрызгивателя. Забилось отверстие сопла, или нарушена герметизация левой помпы.
7. Нет парового удара, режим парообразования работает. Нарушена герметизация правой помпы.

Разобрать современный паровой утюг можно своими руками, но ремонт утюгов должны выполнять только квалифицированные специалисты. Не забывайте, что утюг это электрический прибор, работающий с водой, что увеличивает его опасность

Внимание! Неправильная разборка и сборка утюга может стать причиной поражения током или замыкания

Утюг не нужно разбирать своими руками еще и потому, что поломки утюга чаще всего связаны с перегоранием ТЭНа (подошвы утюга), который не подлежит ремонту, а только замене на новый ТЭН. Поэтому обычно дешевле и проще купить новый утюг, чем сдавать его в ремонт, поскольку, даже если неисправность мелкая, работа и время мастера стоят дорого. Кстати, если вам приходится много утюжить, например, в условиях ателье то лучше купить гладильную систему или утюг с парогенератором.

Цель этой статьи именно в том чтобы помочь вам понять, что следует делать, когда перестает работать утюг, когда лампочка горит, а подошва утюга не греет. Помочь определить, нужен ли утюгу ремонт или следует готовиться к покупке нового утюга. Данные рекомендации подойдут для любых марок бытовых утюгов (тефаль, филипс, vitek, скарлет, браун, бош и др.)
