Как самому настроить спутниковую антенну триколор: подробная инструкция

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.

Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

1. Телевизионный спутник.
2. Антенна спутниковая.
3. Конвертор.
4. Держатель-мультифид.
5. Кронштейн.
6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.

Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить настройку спутниковой «тарелки» под современный телевизор.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Пошаговая инструкция монтажа тарелки

Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.

Далее рассмотрим пошаговую установку спутниковой тарелки.

Шаг #1 – крепеж кронштейна-держателя антенны

Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.

Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн

Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.

Шаг #2 – инсталляция антенного конвертера

Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.

Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства

Шаг #3 – подключение кабеля на конвертер

На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».

Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени

Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.

Шаг #4 – закрепление спутниковой тарелки

Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.

Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.

Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника

Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.

Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.

Частые вопросы при подключении

Учитывая сложность установки телевизионного оборудования своими руками, избежать сложностей не удастся практически ни одному человеку. Чаще всего они оказываются связаны с:

• поиском правильного азимута и угла наклона;
• авторизацией;
• подготовкой приёмника к работе;
• поиском сведений о спутнике и частотах.

Кроме того, иногда абоненты сталкиваются с неожиданными ошибками, мешающими им наслаждаться просмотром любимых передач и вызывающими проблемы с подключением. Обычно их решение не занимает много времени, главное разобраться в причинах возникших трудностей.

Нет сигнала

Если у пользователя полностью отсутствует сигнал из космоса, стоит проверить:

• нет ли перед спутниковой тарелкой преград, мешающих приёму;
• правильность выбранного направления;
• качество подключения и целостность кабеля;
• отсутствие помех перед конвертером.

Важно подчеркнуть, что иногда источником помех оказывается сам занимающейся установкой человек. Он не должен находиться перед антенной и загораживать сигнал из космоса. Устранение всех упомянутых источников проблем восстановит работу техники

Устранение всех упомянутых источников проблем восстановит работу техники.

Нет каналов

Отсутствие каналов говорит о проблемах с авторизацией и инициализацией. Чтобы получить возможность смотреть цифровое ТВ, следует:

• убедиться, что сим-карта вставлена в слот;
• удостовериться в надёжности подключения ресивера или cam-модуля;
• проверить правильность положения симки (иногда она оказывается перевёрнутой);
• проверить целостность сим-карты.

Важно подчеркнуть, что отсутствие денег на балансе или незавершённый процесс идентификации не является препятствием для поиска каналов при первичном подключении, поскольку первые 5 дней доступ к телевидению предоставляется бесплатно

Проблемы с качеством

Сложности с качеством сигнала обычно возникают у тех людей, которые проводят подключения без прибора и без приложения. Оптимальным решением подобных неприятностей является повторная настройка. Чтобы она прошла проще, стоит ориентироваться на положение антенн на соседних домах. Но стоит учитывать, что клиенты сторонних компаний могут пользоваться другими спутниками, потому стоит заранее выяснить, подходят ли они в качестве ориентира. Стоит добавить, что иногда низкое качество приёма связано с резко испортившейся погодой.

Ошибки

При возникновении иных ошибок или сложностей с подключением, стоит звонить в контактный центр MTS. Консультанты объяснят, как настроить МТС ТВ на спутник самому или примут заявку на выезд мастера

Важно отметить, что консультации операторов поддержки бесплатны, а визит мастера требует оплаты. Стоимость зависит от региона проживания клиента и удалённости населённого пункта от ближайшего дилерского центра. Любопытно добавить, что специалисты компании готовы произвести настройки стороннего оборудования, независимо от того, какому провайдеру оно принадлежит

Любопытно добавить, что специалисты компании готовы произвести настройки стороннего оборудования, независимо от того, какому провайдеру оно принадлежит.

Точная настройка спутниковой антенны

Итак сигнал со спутника у нас уже есть, каналы отсканированы, но некоторые отсутствуют, сыпет картинку или вовсе не показывают. В таком случае у нас слабый сигнал или вовсе нет сигнала с определенных транспондеров. Что бы все работало отлично нужно произвести точную настройку спутника.

Для этого переключаем ресивер на слабую или нерабочую частоту (транспондер, канал) что бы были видны показатели сигнала. Дальше подстраиваем конвертер. Двигаем его в держателе вперед-назад и крутим вправо-влево относительно часовой стрелки до улучшения показателей сигнала. Переходим на другие частоты этого спутника и добиваемся оптимального результата. Направляем все старания для приема максимального количества принимаемых телеканалов с определенного спутника.

Важно. Помните что Amos следует искать справа от центра, если смотреть на антенну спереди, а Hotbird – слева

Теперь антенна полностью настроена на три спутника и остается только правильно ее подключить.

Для этого отрезаем три куска кабеля нужной длины (0коло 1,5м.) и присоединяем их к конвертерам. К дисеку можно подсоединять как получится, но я предпочитаю  порядок

– Amos – 1 LNB

– Astra (Sirius) – 2 LNB

– Hotbird – 3 LNB

–  Ресивер

Все кабеля прикрепляем изолентой или стяжками, а дисек прячем от влаги в пластиковою коробку (не обязательно).

Протягиваем кабель в комнату к подключенному к телевизору тюнеру и все включаем в сеть для настройки портов дисека в ресивере. Выберем  нужный спутник (меню – инсталляция ) дисек с 1.0 и нужный порт. Нажимаем меню и видим запись о сохранении настроек

После проделанной процедуры для нужных спутников  можно считать настройку антенны завершенной.

При настройке антенны с подключенным дисеком обязательно нужно указать порт дисека для спутника.

Если нет просканированых каналов, то для настройки следует выбирать нужную частоту(можно взять на лингсате в интернете).

Настройка прямофокусной спутнтниковой антенны

Настраиваем приставку и находим каналы

Настройка приставки делится на два важных пункта:

• Настройка приставки;
• Настройка при модуле.

Пользователю может вовсе не понадобится настраивать модуль, так как в его установочном пакете такого может не быть. Все отличается в зависимости от того, будет ли клиент в дальнейшем использовать данного типа соединение или же ему достаточно классики. Стоит рассмотреть оба варианта.

Настройка HD-приставки для спутникового ТВ МТС

Настроить приставку к спутниковому телевизору пользователю будет достаточно в том случае, если он не использует модуль cam, о котором стоит поговорить далее. Сам процесс прост:

1. Для начала необходимо отключить электропитание. Это необходимо для техники безопасности, а также для того, чтобы установить смарт – карту в необходимый разъем;
2. После этого можно снова подключить приемник, а далее подключить и приставку к телевизору. Выбрать можно один из двух вариантов: либо при помощи HDMI, либо же при помощи AV – кабеля;
3. После этого на лицевой панели пользователь увидит индикатор зеленого цвета;
4. Включаем телевизор и открываем настройки, где выбираем необходимый тип входящего сигнала. Он зависит от способа, который пользователь выбрал ранее;
5. При первом включении экрана пользователь увидит настройки, где нужно подкрутить и язык, и размер изображение. Для поиска каналов тапаем на «Поиск»;
6. Как только необходимые манипуляции с поиском окончатся, приемник самостоятельно выйдет из меню и начнет транслировать самый первый канал, который он смог найти. Чтобы прервать поиск каналов, стоит тапнуть на «выход»;
7. Теперь после успешного поиска каналов, стоит снова активировать оборудование. Если же пользователь выполнит перепрограммирование пульта, то у него останется одно устройство для проведения.

Настройка cam-модуля для линейного спутникового ТВ МТС

Второй вариант – при наличии специального модуля. Он докупается с дополнительной платой, более подробно о котором пользователю стоит уточнять в официальном сервисе компании. Также для настройки не потребуется много времени:

Для начала рад безопасности отключаем телевизор от электрической сети;
Подключаем кабель к телевизору в специальный разъем для него;

С осторожностью пользователю необходимо установить ТВ – модуль в порт
Стоит обратить внимание, что разъемы портов и разъемы модулей должны совпадать. В другом случае соединения не получится;
Устанавливаем умную карту, которая идет в комплекте
Пользователь должен вставить её таким образом, что сторона карты с чипом должна быть направлена строго вверх;
Включаем устройство, на нем появится информацию о специальном модуле;
После переводим в настройках телевизора режим спутникового DVB – S2, проводим настройку в зависимости от той инструкции, которая есть в комплекте;

Как только клиент установил все необходимые значения, стоит тапнуть на «Ок».

У пользователя сразу отразятся все те каналы, которые он может смотреть при помощи данного модуля

Как только клиент установил все необходимые значения, стоит тапнуть на «Ок».. У пользователя сразу отразятся все те каналы, которые он может смотреть при помощи данного модуля

Хоть его настройка вовсе не обязательна, она принесет дополнительные 1-2 канала

У пользователя сразу отразятся все те каналы, которые он может смотреть при помощи данного модуля. Хоть его настройка вовсе не обязательна, она принесет дополнительные 1-2 канала.

Настройка телевизоров LG и Samsung с CAM-модулем

В телевизорах фирм LG и Samsung имеется установленный CAM-модуль, поэтому процесс настройки протекает немного иначе. Рассмотрим его на примере телевизора Samsung:

1. В меню выбираем раздел «трансляция».
2. Из выпавшего списка антенн выбираем EutelsatW4 36E, сохраняемся.
3. Переходим во вкладку «настройки LNB», там выбираем любой транспондер. Выключаем режим DiSEqC и тон 22 КГЦ. Верхний LNB выставляем 10750, нижний – 9750.
4. На пульте дважды жмем кнопку «Return», и переходим в режим ручного поиска телеканалов.
5. Еще раз выбираем спутник EutelsatW4 36E, после чего ищем в списке транспондеров 11900(V/R) 27500, выбираем и сохраняемся.
6. Выбираем команду «поиск по сети», переходим в пункт «трансляция» и выбираем «изменить каналы». При помощи вкладки «изменить номер» выбираем канал, которому требуется задать номер.
7. Далее переходим в «сортировку», и распределяем найденные каналы в зависимости от категорий – ТВ, музыка, радио.
8. Установка и наладка завершена, приятного просмотра.

Для телевизоров фирмы LG процесс практически идентичен, нужно изменить только значение транспондера, как на нижеуказанном фото:

Юстировка спутниковой антенны

Инженерный компас

Очень облегчает юстировку спутниковой антенны даже новичку инженерный компас. Как он выглядит, видно на рисунке. Цена – невысокая. Достоинства его:

1. Брать азимут можно одним взглядом, не шевеля компас.
2. Вращая лимб с риской, можно заранее учесть магнитное склонение места; его перед юстировкой нужно узнать на местной метеостанции. Справочных данных нет, т.к. магнитное склонение от года к году меняется.
3. Компас снабжен дефлектором, существенно уменьшающим девиацию.

Умело пользуясь инженерным компасом, грамотный и аккуратный человек, впервые в жизни взявшийся за юстировку «тарелки», в течение получаса точно «ловит» спутник. Если же пользоваться обычным компасом Андрианова или туристским, о магнитном склонении можно не думать: погрешность установки азимута будет больше.

Порядок юстировки

Сразу же нужно учесть магнитное склонение. Если оно восточное, его нужно отнять от долготы места; если западное – прибавить к ней. На первый взгляд может показаться, что нужно делать наоборот, но учтите, что спутники – на юге; магнитное склонение же дается для северного конца стрелки компаса.

Далее вычисляем истинный азимут среднего из принимаемых спутников, как описано в начале статьи. Затем, повернув на угол, соответствующий долготе места, схему расположения спутников (считаем, что наша широта не очень отличается от гринвичской) ориентировочно определяем его угол места.

Затем, прицеливаясь по кронштейну конвертора, как по стволу ружья без мушки, с помощью инженерного компаса с поправкой на магнитное склонение выставляем антенну на нужный азимут. Грубо, на глаз, выставляем створ антенны по углу места.

Для юстировки антенны телевизор с ресивером выносим наружу поближе к ней; запитываем через удлинитель. Коммутатор питания пока не подключаем: первоначальную юстировку делают по среднему конвертору. Затем:

Подключаем телевизор и конвертор к ресиверу, включаем оборудование, задаем в меню ресивера («Установка антенны» -> «Ручной поиск») нужные параметры сигнала, по инструкции к нему.
Включаем режим поиска сигнала.
Осторожно и плавно качаем антенну вверх-вниз, пока ресивер не «схватит» спутник. При 60 см тарелке и если все поправки правильно учтены, коррекции азимута не требуется.
Если «не ловится», проверяем еще раз азимут и, меняя его шагами по 3 градуса вправо-влево, повторяем процедуру «качания»

Для зеркала 1,2 м шаг 2 градуса.
Когда сигнал пойман, очень осторожно, «не дыша», чуть-чуть поворачивая и качая антенну, добиваемся наилучшего качества и уровня сигнала. Приоритет – за качеством. При 60% уровня и 80% качества устойчивость приема будет вдвое выше, чем наоборот.
Осторожно, по диагональной схеме, в несколько приемов туго затягиваем гайки крепления антенны. При этом нужно все время контролировать сигнал. Если при затягивании какой-то гайки сигнал «поплыл», ее пока оставляют, и подтягивают диагональную ей.
Из главного меню ресивера проверяем, тот ли спутник пойман. Если все параметры были выставлены вручную, сбоев, как правило, не бывает. Но если «вдруг» – ослабляем тарелку, и – начинай сначала.
Включаем опять «Уровень – качество» и, осторожно передвигая взад-вперед и чуть поворачивая конвертер в гнезде, добиваемся еще лучшего, насколько возможно.

Дополнительные каналы приема

Подключаем к ресиверу следующий конвертор

В меню выставляем его параметры.
НЕ ТРОГАЯ АНТЕННЫ, плавно и осторожно поворачиваем конвертор вправо-влево, пока он не «схватит» спутник.
Убеждаемся, что «поймали» то, что нужно, как описано выше.
Двигая конвертор вперед-назад (это т.наз. дофокусировка) и вращая (юстировка по плоскости поляризации), добиваемся наилучшего сигнала.
Аналогично юстируем третий конвертор.

После «поимки» всех спутников аккуратно обматываем разъемы сырой резиной, укладываем и прикрепляем кабели. Затем переносим оборудование в дом на место, подключаем коммутатор питания. В меню «Установка конвертора» для каждого спутника выставляем DiSEqC, задаем им произвольные пользовательские номера и/или названия.

Все, на этом установка спутниковой антенны окончена. Осталось в меню ресивера выбрать и настроить нужные программы (каналы). Но это – отдельная тема. Как и установка антенны на мотоподвес, который сам находит любой спутник безо всяких усилий хозяина.

Настройка спутниковых каналов

Самостоятельно настройка каналов спутниковой антенны производится при помощи или специального оборудования. Пример изображен на рисунке ниже.

Если вы не планируете заниматься этим в дальнейшем, то незачем тратить лишние деньги. Лучше пользоваться ресивером, который вы купили для просмотра. Он тоже отлично ловит сигналы.

Вам нужно открыть таблицу частот каналов нужного вам спутника и вбить необходимое значение в ресивер.

Если у вас современная модель, то в ее базе должны быть запрограммированы свежие и рабочие частоты, что значительно облегчает поиск. Не нужно вручную вбивать столько цифр.

После того как вы ввели частоту, скорость потока, указали поляризацию, нужно будет двигать антенну и головку, пока качество сигнала не будет как можно выше. При плохом качестве сигнала у вас картинка будет то пропадать, то иметь различные помехи. А в плохую погоду вы будете смотреть только картину Малевича. Поэтому нужно постараться добиться максимального уровня сигнала.

Как только вы добьетесь наилучшего сигнала, нужно запустить поиск, чтобы каналы закрепились в базе. Принцип работы всех ресиверов одинаковый. Меняется только оформление. Кроме того, всегда есть подсказки.

Как настроить спутниковую антенну самому?

Для настройки спутниковой тарелки
понадобятся такие инструменты.

— Удлинитель на три розетки.

— Дрель или перфоратор со сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.

— Ключи гаечные 13мм. и 10мм.(желательно два)

— Отвертка крестовидная.

— Молоток.

— Изоленту или пластиковые стяжки.

— Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.

— К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.

— Крепим кронштейн к стенке и вешаем антенну что бы она глядела на юг, юго-восток, можно подсмотреть у соседа.

— Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) . Еще на земле можно попробовать выловить нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п.) .

Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам настроить проще. Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны. Нажимаем кнопку info

на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков — самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.

Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.

В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.

Очень важно хорошо зачистить кабель и безошибочно Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер. Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу

Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.

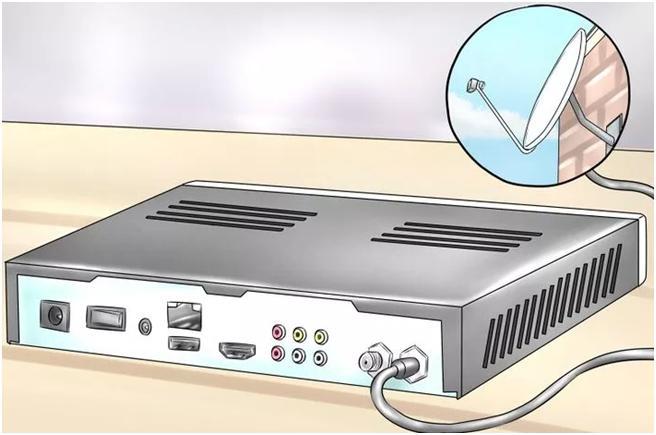

Важно в спутниковом ресивере подключить кабель к нужному выходу LNB_IN

Иногда бывают ошибки.

Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.

Плавно наклоняем антенну вверх — вниз, вправо — влево, в направлении — как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал — будет звук и изображение, но это не главное. Засветятся шкалы, по них и будем ориентироваться.

Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit

и переключаем по другим каналам этого спутника, проверяем их уровень приема (info

). Если все в норме, то можно затянуть болты крепления антенны, а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении — мультифиде.

Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.

Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info
. Тоже двигаем не сильно прикрепленным конвертером вверх — вниз, вправо -влево до достижения нужного результата и затягиваем болты.

Установка антенны

Установка и настройка спутникового вещания начинается с установки и настройки антенны.

Для начала выбирается место подключения тарелки. Воображаемая линия от антенны до спутника не должна преграждаться препятствиями: зданиями, деревьями и т.п.

Мнение эксперта

Денис Мороз

QA Lead Automation

Задать вопрос

Антенна не должна устанавливаться на чердаках, балконах и других закрытых помещениях

Сборку самой тарелки нужно выполнить по инструкции, поставляемой вместе с тарелкой. На стену крепится кронштейн такими элементами, которые будут надёжны для конкретного материала стены, а также соответствовать силе ветра.

Когда вы заходили в зону покрытия на сайте, то, поставив точку на карте, получали зелёную линию. Эта линия показывает направление к спутнику и соответствующий азимут (угол между северным направлением и спутником).

Рекомендуется скачать приложение для телефона «Транспортир» и «SatFinder», по которому можно будет выставить направление антенны. Потребуется выбрать спутник ABS 2-75 E.

Также понадобится компас для определения севера. Нужно стать спиной к месту подключения тарелки, найти север и отложить азимут, который показан в приложении или на сайте. Теперь вы знаете, куда должна быть направлена антенна.

К антенне крепится держатель, а в него вставляется конвертёр, разъёмом вниз (для предотвращения попадания осадков внутрь). Теперь можно прикрепить антенну к кронштейну на стене. Но закреплять нужно так, чтобы с усилием можно было выполнить её поворот. После окончательной настройки нужна будет полная иммобилизация.

После этого нужно подготовить кабель, подсоединив к его обоим концам F-разъём.

Кабель вставляется в разъём конвертёра и прикрепляется к держателю с помощью, например, изоленты. Второй конец кабеля будет соединяться с приставкой либо телевизором, если используется САМ-модуль.

Теперь, чтобы получать спутниковое ТВ от МТС, нужно ещё сделать настройку тарелки.

Чтобы настроить спутниковую антенну МТС, выполняются такие действия:

• Смарт-карту нужно вставить в ресивер или САМ-модуль;
• Выполнить подсоединение приставки кабелем HDMI к телевизору;
• Включить ТВ и установить режим приёма с того выхода, к которому подключён приёмник;
• Включить приставку. Найти меню настройки антенны (может иметь разное название в зависимости от модели);
• Появится шкала уровня сигнала, который поступает от тарелки;
• Теперь нужно настроить положение антенны. Для этого еЁ передвигают влево, вправо, вниз или вверх на шаг около 1 см. После каждого движения нужно подождать несколько секунд для отображения изменения сигнала;
• Достигнув наилучшего значения шкалы (нужно, чтобы было не меньше 70%), можно окончательно закрепить антенну.

Мнение эксперта

Денис Мороз

QA Lead Automation

Задать вопрос

Манипуляции с настройкой антенны гораздо удобнее проводить вдвоём. А также установку лучше выполнять в ясную безветренную погоду

Назначение тюнера и его расположение

Для пользователей, а таковых найдётся немало, совсем неразбирающихся в радио- теле- электронике, слово «тюнер» воспринимается сложным для полного понимания.

Однако ничего сложного в этом слове нет, так как по сути, за ним скрывается обычный смыл приёмника сигнала.

Одна из многочисленных конструкционных вариаций приемника (тюнера) телевизионного сигнала от спутника, традиционно представляющего основу спутниковой системы наряду с «тарелкой» – спутниковой антенной

В данном случае, речь идёт о приёмнике телевизионного сигнала, транслируемого через спутник.

Принятый тюнером сигнал преобразуется для согласованной обработки телевизором. В итоге пользователь воспринимает визуально на экране ТВ сформированную сигналом телевизионную картинку.

Перед тем как приступать к установке тюнера рекомендуем прочесть другие наши статьи, где мы подробно рассказали как правильно установить спутниковую антенну своими руками и настроить “тарелку” на спутник.

Правильная установка тюнера

После приобретения телевизионного приёмника пользователю потребуется настроить его. То есть выполнить ряд последовательных шагов согласно инструкции, прежде чем принимаемый сигнал будет преобразован правильно и выведен на ТВ-экран.

Далее будет подробно рассмотрен этот процесс на примере тюнера системы «Триколор ТВ».

Ещё до момента начала настроек, тюнер следует установить на ровной, твердой поверхности, желательно рядом с телевизором, но не ближе 10-15 см от экранной панели или задней стенки.

Примерно так следует разместить аппарата рядом с телевизионным приемником. Правильная установка тюнера – когда используется ровная жесткая поверхность и соблюдаются технические расстояния между ним и телевизором

Модуль приемника должен устанавливаться с учетом беспрепятственного доступа воздуха к вентиляционным областям, обычно это нижняя и верхняя крышки или боковые. Нарушение вентиляционного режима грозит перегревом и сбоями в работе аппарата.

Обычно комплект поставки составляет:

• модуль тюнера;
• пульт управления (ПДУ);
• модуль-переходник питания;
• кабель соединительный типа 3RCA.

Установленный по месту тюнер необходимо соединить соответствующими кабелями с телевизором. Проводят эту операцию обязательно при отключенном сетевом кабеле.

Интерфейсы и контрольные элементы

Корпус стандартного тюнера прямоугольный, имеет переднюю и заднюю панель, где размещаются элементы контроля работы и системные интерфейсы. Первые, как правило, занимают область передней панели. Вторые размещаются в области задней корпусной панели.

Из контрольных элементов главными является кнопка включения/отключения питания, кнопки смены режимов и каналов, информационный дисплей и слот карты пользователя.

Интерфейсная составляющая современного тюнера предоставляет конечному пользователю многообразие вариаций подключения источника вывода изображения и трансляции звука

Интерфейсы, как правило, размещаются на задней панели. Число интерфейсов современного тюнера достаточно велико и может достигать более 10:

1. Под кабель ВЧ (RF OUT) соединения с ТВ.
2. Под кабель эфирной антенны (RF IN).
3. Соединение с другим тюнером (LNB OUT).
4. Соединение кабеля спутниковой антенны (LNB IN).
5. Композитное видео (VIDEO).
6. Под соединение с компьютером (USB).
7. Подключение ТВ (SCART).
8. Подключение ТВ (HDMI).
9. Подключение звука через «тюльпан» (AUDIO).

Там же – на задней панели традиционно располагается розетка для штекера адаптера питания, иногда переключатели режимов и предохранители.

Вариант соединительного кабеля (SCART/3RSA), который может использоваться при подключении выхода тюнера спутникового телевидения с входным интерфейсом стандартного приемника телевизионного сигнала

Подключение тюнера кабелем к телевизионному приемнику обычно выполняется посредством «SCART» кабеля (полная распайка) через соответствующий разъем.

Однако не исключаются другие варианты, в том числе сигналом RF OUT через стандартный антенный вход телевизора. Но в этих вариантах качество изображения и звука снижается.
