В какой ситуации актуален правильно выполненный расчет винтовых свай?

Схема закладки

Попробуем разобраться, как выполнить армирование столбчатого фундамента своими руками. Предположим, что размеры и количество материала мы определили, подготовили все необходимое для работы.

В каждый котлован под опорный столб устанавливаем четыре рифленых прута диаметром в 1 см. Если предстоит заливать опоры с круглым сечением, рекомендуется использовать шесть восьмимиллиметровых прутков.

Опорную подошву для каждого столба усиливают сварной сеточкой, изготовленной из арматуры сечением 6 – 8 мм, уложенной в два ряда, при этом толщина закраин подошвы должна составлять не менее пятнадцати сантиметров.

В отдельных случаях, если заливаются опорные элементы с переменным сечением в виде ступеней, армирование выполняется двумя и более каркасами, соединенными в единую конструкцию вязальной проволокой.

Грибовидные столбы подвергаются двойному армированию. Первый слой металлических прутьев выгибается в виде отдельных элементов в форме «L», при этом вертикальная часть равняется показателю высоту опоры, а выгнутая сторона подрезается под размер диаметра.

Заложенные в подготовленную скважину элементы корректируются таким образом, чтобы их горизонтальные части радиально расходились от центральной точки к периферии подошвы столба.

После этого в скважину монтируется обычная каркасная заготовка, выполняется бетонирование. В результате получается достаточно прочный и устойчивый к выдавливанию столб.

По аналогичной схеме монтируется каркас из арматуры при устройстве ростверка. В будущую железобетонную балку закладываются арматурные прутья сечением 1 см по два – три штуки. На угловых участках фундамента прутья загибаются минимум на двадцать сантиметров, выполняются соединения сваркой или вязальной проволокой. Таким же образом ростверковая каркасная основа связывается с прутьями опорных столбов, и после этого можно приступать к подаче бетонной смеси.

Прочность трубы на сжатие

Почему в качестве опор для строительства выбираются металлоконструкции в виде трубы? Она имеет замкнутый контур, что придает опоре повышенную жесткость по сравнению с открытыми контурами швеллера или уголка. При равной массе металла конструкция трубы жестче, следовательно, расходы на трубные опоры оказываются ниже.

Существуют методики определения жесткости тех или иных труб, позволяющие выбрать их в качестве опор свайного фундамента.

В результате расчетов оптимальными для возведения фундаментов признаны трубы, выполненные из конструкционных марок стали, диаметром от 73 до 300 мм, с толщиной стенки от 4 мм для самых мелких труб. Чаще всего берутся рядовые трубы со сталью 20, как наиболее распространенные на рынке.

Большое значение имеет замкнутость и надежность контура трубы

Важно отметить, что для свай рекомендовано использовать только бесшовные трубы

Расчет свайного фундамента

Выяснить, сколько именно нужно винтовых свай для фундамента, можно только после суммирования будущих нагрузок. Ниже приведено подробное руководство. Но следует знать, что учитывать надо не только основные строительные конструкции, но и отделочные материалы. Значительным весом обладают дверные и оконные блоки, инженерные коммуникации. Надо добавить вес мебели, крупной бытовой техники, котельного и другого оборудования.

Калькулятор расчета суммарной нагрузки, оказываемой на свайно-винтовой фундамент

Далее приведены примечания к программе расчета:

• Площадь перегородок и внешних стен можно подсчитать лично. Для этого используют имеющиеся чертежи. Более точными получатся данные, если вычесть площадь дверных и оконных блоков. Если этого не делать, прочность фундамента будет создана с запасом. На этом этапе в соответствующей графе калькулятора выбирают основной материал строительных конструкций.
• Сведения о площади этажей пригодятся для расчета массы перекрытий. Здесь также указывают материал с учетом армирования, других важных деталей из открывающегося в соответствующем пункте списка. Следует вычесть пустые участки для монтажа лестничных маршей.
• Далее выбирают тип кровельного покрытия. Если нет определенного варианта, отмечают материалы, близкие по весу. Так, например, покрытие рубероидом будет примерно равно по весу мягкой битумной кровле при одинаковом количестве слоев. Вес стропильной системы добавляется программой автоматически с учетом сделанного выбора.
• В холодную пору года значительный вес способна создать снеговая нагрузка. Для точности необходимо отметить угол наклона скатов по отношению к горизонтали.

• Указанные на рисунке данные (нагрузки в кг на м. кв.) заносить в калькулятор не надо. Достаточно указать зону, в которой будет построен объект недвижимости.
• Масса ростверка из дерева незначительна, поэтому ее учитываю при расчетах, увеличивая размеры соответствующих стен. Если для обвязки свайного фундамента применяют металлический швеллер, иные тяжелые материалы, требуется отдельное вычисление.

После проверки данных нажимают виртуальную клавишу подтверждения. Расчет выполняется быстро, без дополнительного вмешательства со стороны пользователя. Чтобы узнать, хватит ли прочности опор, полученное значение делят на несущую способность единичной детали (НС), которая вычислена заранее.

Допустим, что для каркасного дома получилось количество свай, равное 17. Это еще не итоговый результат. С помощью чертежа с контуром здания и стенами выполняют распределение опорных точек. Их устанавливают в местах сопряжения ограждающих конструкций, в углах. На прямых отрезках строительных конструкций устанавливают сваи с шагом не более 300 см.

Приведенный выше расчет используют для проектирования капитальных строений. Небольшие пристройки, заборы и другие легкие сооружения можно возводить на менее прочных основаниях. Но надо помнить, что понадобятся отдельные опоры под тяжелое технологическое оборудование. Аналогичное дополнительное укрепление устанавливают под колонну, удерживающую большой вес, другие ответственные элементы силового каркаса.

При сложном рельефе местности и на крутых склонах перепад высот может быть слишком большой. В некоторых случаях понадобятся сваи разной длины. Их ввинчивают так, чтобы остался запас от расчетной высоты от 30 до 60 см. Излишки помечают с применением нивелира, обрезают по одному уровню. Далее закрепляют оголовки, устанавливают ростверк в соответствии с выбранным вариантом.

Особенности расчета количества свай

Схема свайного фундамента из сборных винтовых свай.

Учитывая тот факт, что винтовые сваи располагаются на расстоянии 2-3 м друг от друга, существует вероятность того, что дом может со временем неравномерно осесть. Для того чтобы избежать подобных проблем, при нужно учитывать возможные дополнительные нагрузки на фундамент со стороны здания.

Если в местности строительства преобладают сильные ветры одного направления, то к нагрузке нужно прибавлять минимум 20%. Как показывает практика, в большинстве случаев прибавляется не 20%, а 30-35%, чтобы перекрыть все возможные неточности при . Многие нагрузки не проявляют себя после окончания строительства, потому лучше перестраховаться.

При расчете нагрузок от здания на свайно-винтовой фундамент необходимо учитывать и внутренние несущие стены. Оптимальным вариантом будет более частое размещение опор на таких участках. Если же стена не несущая, то сваи можно расположить на большем расстоянии друг от друга.

При наличии на участке строительства слабых подстилающих грунтов лучше всего использовать деревянные перекрытия, которые имеют меньший вес. Стены и крыша дома в таких условиях тоже должны быть максимально легкими.

Стоить принимать во внимание тот факт, что при общей экономии средств на возведение винтового основания дома не стоит экономить на количестве и качестве винтовых опор, так как от них зависит надежность и долговечность не только фундамента, но и всего сооружения. https://www.youtube.com/embed/FFP0-jiEdOk. https://youtube.com/watch?v=FFP0-jiEdOk

https://youtube.com/watch?v=FFP0-jiEdOk

Пример расчета свайного фундамента

Для расчета количества свай нужно учесть их диаметр, несущую способность и длину.

В качестве примера расчета, сколько же нужно свай для возведения качественного основания, приведем расчет их количества для деревянного дома из бруса, возводимого в Новосибирской области.

По проектной документации стены возводимого здания должны быть сложены из бруса сечением 150х150 мм. Периметр дома составляет 20 м (сруб 4х6 м), высота стен – 3,5 м. Предполагается наличие 4-х стен, двух внутренних перегородок по 4 м из того же бруса, пола и потолка с крышей, а также мебели и печи. Удельный вес деревянного бруса составляет 600 кг/м3. Для возведения стен нужно 0,15х3,5х(6+4+4+4)=9,45 м3 древесины. Учитывая внутреннюю нагрузку, равную 100 кг на 1 м2 дома, получаем общий вес, равный 9,45х600+24х100=8070 кг.

Снеговое давление на проектируемый дом составляет 24х180=4320 кг, где 180 кг/м2 – это норма нагрузки для Новосибирска и Новосибирской области.

Ветровая нагрузка подсчитывается перемножением площади дома на сумму (40+15h), где h – это высота стен. В нашем случае влияние ветра равно 24х(40+15х3,5)=2220 кг.

Надо принимать во внимание также динамическую нагрузку здания, которая составляет 350 кг/м2 площади сооружения. Для проектируемого здания динамическая нагрузка составляет 24х350=8400 кг. https://www.youtube.com/embed/X0LqpSiIrJc

Общее давление здания на грунт составляет 8070+4320+2220+8400=23010 кг.

Оптимальным количеством опор для дома 4х6 м из бруса сечением 150х150 мм является 12 свай, четыре из которых ставятся по углам здания, по две – под длинные стены здания, по одной – под короткие стены и две сваи – для поддержки внутренних перегородок. Соответственно, зная и нагрузку на фундамент, получаем минимальную несущую способность каждой сваи, равную 23010/12=1917,5 кг.

Длина забивных свай

Различают забивные сваи железобетонные, бетонные, деревянные. По форме – круглые, квадратные, тавровые, двутавровые, полые.

Стандартные длины от трех до 16 метров. Минимум для железобетонной сваи:

• 3 метра для сплошной.
• 4 метра для полой.

Можно использовать больше или меньше, их выполняют под заказ. При большой глубине погружения чаще применяются составные сваи, и забивной метод используется редко, обычно комбинированный.

Диаметр ж/б свай до 80 сантиметров, оболочек – до метра.

Смотрите дополнительно по Ж/Б сваям:

При­ме­ры рас­че­та свай­но­го фун­да­мен­та по­дроб­нее	Сто­и­мость свай­ных фун­да­мен­тов — при­ме­ры смот­реть

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых к применению данной технологии служат:

• Недостаточная прочность почвы – болотистые и насыпные грунты.
• Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
• Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.

Жилой дом на свайных опорах По методу своего заглубления свайные стойки могут быть:

• Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
• Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
• Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

Конструкция винтовой опоры Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Оптимальное размещение столбов

Рациональное расстояние между опорными элементами выбирается на этапе проектирования сооружения, когда есть чертеж постройки, а также известны геологические особенности участка.

Как правило, при строительстве тяжеловесных сооружений с использованием винтовых свай сокращают расстояние между ними до тех пор, пока решение остается экономически целесообразным.

На практике шага в размере 1,5 м будет достаточно, чтобы фундамент равномерно распределял максимально возможные нагрузки на грунт, если была реализована технология обвязки опор деревянным, металлическим или бетонным ростверком.

Увеличить расстояние между силовыми элементами можно за счет выбор свай с большим диаметром. В этом случае можно повысить несущую способностью основания для тяжелых сооружений.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Расчет свайно-винтового фундамента

Подробнее как рассчитать число винтовых столбов для фундамента разберем на примерах.

Пример 1.

Для первого примера рассчитаем число основ для двухэтажного дома 6 м. шириной и 12 длинной. Материал – брус. Высота потолков – 2 м. Тип грунта – плотный крупный гравелистый песок.

1. Вся тяжесть такого материала считается по принципу – кубический метр бруса умножить на один кубический килограмм. В нашем случае – 52 кубических метра бруса умножаем на 800 кг/куб. Груз дома – 41600 кг, учитывая стропильную систему и тяжесть кровли.
2. ПН составляет 150 кг на 1 квадратный метр помещения. Значит ПН = 6*12*150. ПН = 10800 для одного этажа, или 21600 для двух.
3. Ветровую и снежную массу рассчитываем следующим образом – 6*12*100 (средний вес снега на 1 квадратный метр) = 7200 кг.
4. Далее мы должны рассчитать общее давление основы дома на балки. 41600+21600+7200=70400. Затем общий вес стоит умножить на коэффициент надёжности, который равен 1,1. Сумма тяжести– 77440.
5. После того как мы закончили расчет веса на винтовые опоры для фундамента, можно определить точное количество требуемых нам столбов. Рассчитать количество столбов, можно разделив всю массу дома на 2500 (тяжесть выдерживаемая опорным столпом ВСК 108х300х2500). Таким образом, для нашего двухэтажного дома из бруса 200х200, нам потребуется 31 опора.

После того расчет фундамента на опорах с лопастями закончен — устанавливаем их согласно схеме обвязки дома и на расстоянии между сваями не больше 2,5 м.

Пример 2.

Для второго примера попробуем построить другой дом и рассчитать винтовой фундамент. Это будет одноэтажный дом со сторонами 6 и 8 м. Высота потолка 2 м. Грунт тот же – плотный крупный гравелистый песок. Материал – газобетон.

1. Расчетный вес такого дома будет составлять 143 960 килограммов.
2. Полезная нагрузка составит 6*8*150 = 7200 килограмм.
3. Далее нужно рассчитать ветровую и снежную нагрузку. 6*8*100 = 4800 кг.
4. Сложив все цифры воедино мы получим общую тяжесть нашего дома, а именно – 155 960 килограмм.
5. Множим на коэффициент надёжности — 1,1 и получаем 171556.
6. После того как расчет нагрузки на опоры фундамента окончен, нужно подсчитать точное количество требуемых нам опор. Для этого дома мы задействовали столбы типа ВСК 89х250х2500, способные выдерживать до 2-х тонн груза включительно.171556/2000~ 86. Таким образом нам понадобится 86 столбиков для нашего дома. Расстояние между сваями не больше 2,5.

Пример 3.

В последнем примере мы опять постараемся рассчитать фундамент, какой грузоподъемностью он будет обладать, расстояние между опорами и их точное число. Наш дом будет стоять на плотной сухой глине, и иметь два этажа. Материал внутренней и внешней отделки – каркасная стена с уплотнителем и толщиной в 15 см. Размер дома – 6 на 8 м.

1. Материалы составят – 56730 кг.
2. Ветровая и снежная масса – 6000.
3. ПН – 9000.
4. Общая масса – 71730 кг. Множим на коэффициент надёжности 1,1 и получаем общую массу – 78 903 кг.
5. Далее делим это число на 1000 (тип опоры — ВСК 76х200х2500). Для такого дома нам понадобится 79 столпов, но поскольку мы имеем не самый устойчивый грунт данное число стоит умножить на 1,5. Итоговое число опор – 119. Максимальное расстояние между такими сваями 1-1,5.

Наконец хотелось бы сказать, что когда вы выбрали для себя данный тип фундамента, выяснили расстояние между сваями и подсчитали наш чертеж, всё равно обратитесь за перепроверкой и установкой к квалифицированным специалистам.

Изучаем свойства грунта для расчета винтовых свай

Основание свайного типа положительно зарекомендовало себя при строительстве объектов в местностях с проблемным грунтом:

• насыщенным глиной;
• затопляемым;
• подвижным.

Геодезические исследования включают:

• лабораторный анализ грунта;
• определение уровня грунтовых вод.

Указанные работы осуществляются специалистами геодезических организаций и стоят достаточно дорого. При возведении частного строения необязательно пользоваться услугами профессиональных геодезистов. Можно самостоятельно проанализировать характер почвы.

Основными элементами данного типа основы являются винтовые сваи из металла, длина и диаметр которых могут отличаться в зависимости от технологических требований

Для этого необходимо провести экспериментальное закручивание:

• углубиться в грунт буром на 0,5–0,8 м ниже нулевой отметки;
• визуально оценить состояние почвы в лопастях бура;
• определить возможную глубину вкручивания.

Простой расчет количества свай

Количество элементов фундамента зависит от размеров строения и его веса. Расстояния между элементами фундамента могут быть следующими:

• если дом создается из дерева, расстояние между сваями должно составлять не больше 3 м;
• при создании дома из газобетонных блоков расстояние должно быть не более 2 метров;
• если дом установлен в регионе, где наблюдается высокая ветровая нагрузка, расстояние не стоит увеличивать больше 2,5 метра.

Чтобы точно подсчитать необходимое число элементов основания, нужно выполнить несколько действий:

1. Сначала необходимо составить схему расположения основания, учитывая расположение стен и тяжелых приборов, которые будут установлены в доме
2. При размещении фундамента сначала стоит устанавливать только те элементы, которые располагаются по углам строения.
3. После этого нужно расположить сваи, которые находятся на стыках несущих стен строения.
4. На следующем этапе происходит установка остальных элементов фундамента под стенами и перегородками. При этом необходимо соблюдать определенное ранее расстояние.
5. Затем происходит заполнение остального пространств под домом.
6. В месте, над которым будет устанавливаться печь или камин, на чертежах необходимо расположить минимум 2 сваи. Их количество зависит от размеров и веса отопительного прибора.
7. При установке крыльца или террасы распределение свай происходит по ранее описанному принципу
8. После этого происходит общий подсчет количества свай, необходимых для определенного дома.

Таким образом, рассчитать сваи для описываемого типа фундамента можно самостоятельно достаточно легко.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Основные схемы размещения

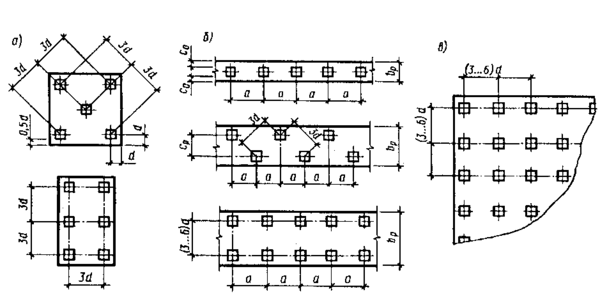

Существует несколько разновидностей схем расположения свай:

• Свайное поле.
• Свайный куст.
• Свайная полоса.

Свайное поле представляет собой участок с равномерно распределенными по всей площади опорами.

Используется для жилых или вспомогательных построек, обладающих подходящим весом, этажностью и материалом для использования винтовых свай. Свайные кусты применяются для создания опорной конструкции под точечные объекты — вышки электропередач или мобильной связи, колонны, трубы котельных и т.п.

Свайные полосы служат фундаментом для линейных сооружений — ограждений, заборов, набережных и т.п.

При проектировании схемы расстановки опор учитывается конфигурация, геометрические и функциональные особенности всех элементов сооружения. Нередко используются смешанные, или комбинированные схемы расположения свай, когда совместно со свайным полем наблюдаются участки с кустами и полосами.

Необходимо учитывать, что минимальное расстояние между соседними сваями не должно превышать 2 диаметра, а между соседними рядами — 3 диаметра режущих лопастей

Это важно, так как при погружении грунт теряет свою плотность, на восстановление которой уходит большое количество времени

Порядок вычислений

Всегда первый шаг в любой работе – это проектирование.

Для проведения расчетов можно использовать стандартизированную методику для винтовых свай, описанную в СНиП 2.02.03–85. В ее основе лежат данные по геодезическим исследованиям конкретного участка земли.

В них входят следующие сведения:

• описание рельефа участка;
• состав и плотность грунта;
• уровень залегания грунтовых вод;
• глубина промерзания почвы;
• посезонный уровень осадков в регионе застройки.

При помощи этих данных вычисляется количество винтовых свай для фундамента (К).

Для расчетов понадобятся такие показатели:

• общая нагрузка на фундамент (Р), представляющая собой сумму масс всех использованных материалов;
• коэффициент надежности (к), являющийся корректирующим показателем для значения общей нагрузки на сваи;
• несущая способность грунта – табличное значение;
• площадь пяты сваи, находящаяся в прямой зависимости от ее диаметра, – табличное значение;
• максимально допустимая нагрузка (S), показатель для одной сваи – табличное значение.

Коэффициент надежности (к) коррелирует с общим количеством свай и имеет соответствующие значения:

• к=1.4, если свай от 11 до 22 штук;
• к=1.65 – от 5 до 10 штук;
• к=1.75 – от 1 до 5 штук.

На каждую сваю ложится нагрузка, равная общей нагрузке, деленной на количество опор. Чем их меньше, тем сильнее нагрузка на одну сваю и тем быстрее она приходит в негодность, а вместе с ними весь фундамент и дом.

При помощи приведенной формулы, коэффициента для винтовых свай расчет нагрузок и дальнейшее строительство не сопряжено с особыми трудностями.

При окончательных расчетах необходимо распределить нагрузки под несущими конструкциями и критическими точками с излишним давлением на фундамент с учетом:

• типа свай (висячих или стоек);
• массы;
• значения кренового усилия.

Корректировка расчетного количества свай

В процессе расчета числа свай определяется их минимально допустимое количество. Но иногда может потребоваться корректировка результата в сторону увеличения: максимальное расстояние между винтовыми опорами не должно превышать 3 м.

Оно лимитируется прочностью ростверка. Так что принятое количество свай может быть больше расчетного.

Как видите, расчет фундамента из винтовых свай для дома – дело не совсем простое. Если у вас нет склонности к такого рода работе – воспользуйтесь услугами инженеров: для них это дело привычное.

Специалист выполнит расчет гораздо быстрее, ведь у него есть опыт, да и вся необходимая литература всегда под рукой.

Видео о расчете фундамента на винтовых сваях.

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Параметры элементов для строительства крепкого фундамента

Ассортимент металлических винтовых свай на отечественном рынке удивит начинающего строителя своим разнообразием.

Производители предлагают опорные элементы, отличающиеся между собой диаметром, длинной и массой.

От этих параметров меняется сопротивляемость фундамента нагрузкам, поэтому их обязательно нужно учитывать в предпроектных расчетах.

Под строительство легких и малоэтажных сооружений обычно используют трубы с диаметром наружного сечения в пределах 57 – 159 мм. Но для участков со сложным грунтом и для тяжеловесных построек целесообразно выбирать опоры с диаметром трубы более 200 мм.

Для почв с близким залеганием подземных источников и точкой промерзания на глубине 1,5 м подойдут сваи длиной 1,65 м, но в условиях переувлажненных грунтов высота столба может достигать 9 м. При этом толщина стен стальной трубы и лопастей должна быть равной или больше 4-5 мм.

Зависимость между параметрами отражена в таблице:

D, мм	Масса (кг) в зависимости от длины опоры (м)
1,6	2	2,5	3	3,5	4	5	6	7	8	9
57	11	12	14	16	18	20	24	28	32	36	40
76	12	14	17	19	22	25	30	36	42	48	53
89	14	17	20	23	26	29	36	42	48	54	60
108	22	25	30	35	40	45	55	65	75	85	95
133	27	31	38	44	51	57	70	84	94	110	124
159	38	45	55	64	74	83	102	121	140	159	178

В большинстве случаев для частного домостроения строители выбирают трубы диаметром 108 мм и не менее 2 м.

При возведении беседок, бань и гаражей можно использовать опоры с меньшими габаритами:  d 76мм на 1,5 м или d 89 мм на 2,0 м.

Под некоторые типы ограждений также требуется закладка фундамента, при этом диаметр сваи может быть равным от 54 до 108 мм.

Несущие конструкции, диаметр которых равен 108 мм, считаются самым распространенным типом
